AR-RMF-Z-15M, AR-RMF-Z-20M
Доступен для скачивания
краткий каталог продукции:
Цена: 3101 ... 10611 руб.
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-15М, AR-RMF-Z-20М предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-10-12-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса
| Алюминий
| |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 15 мм, 20 мм | ||
| Присоединение | Резьбовое G½", G¾"
| ||
| Катушка | SB461, IP65
| ASEx542, IP65 | |
| Питание |
~220 В,~110 В, ~24 В,
=24 В, =12 В
| ||
| Мощность
| 25 ВА (AC), 20 Вт (DC)
| 13 ВА (AC), 15 Вт (DC) | |
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-RMF-Z-15М-15-1/2-GAN
| 15
| 14
| ½"
| 0,3
| 0,8
| 630
|
| AR-RMF-Z-20М-20-3/4-GAN | 20 | 14 | ¾" | 608 |
Расшифровка обозначения на примере клапана AR-RMF-Z-15М-15-1/2-XYZ:
AR-RMF-Z-15М – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
AR-RMF-Z-15М – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

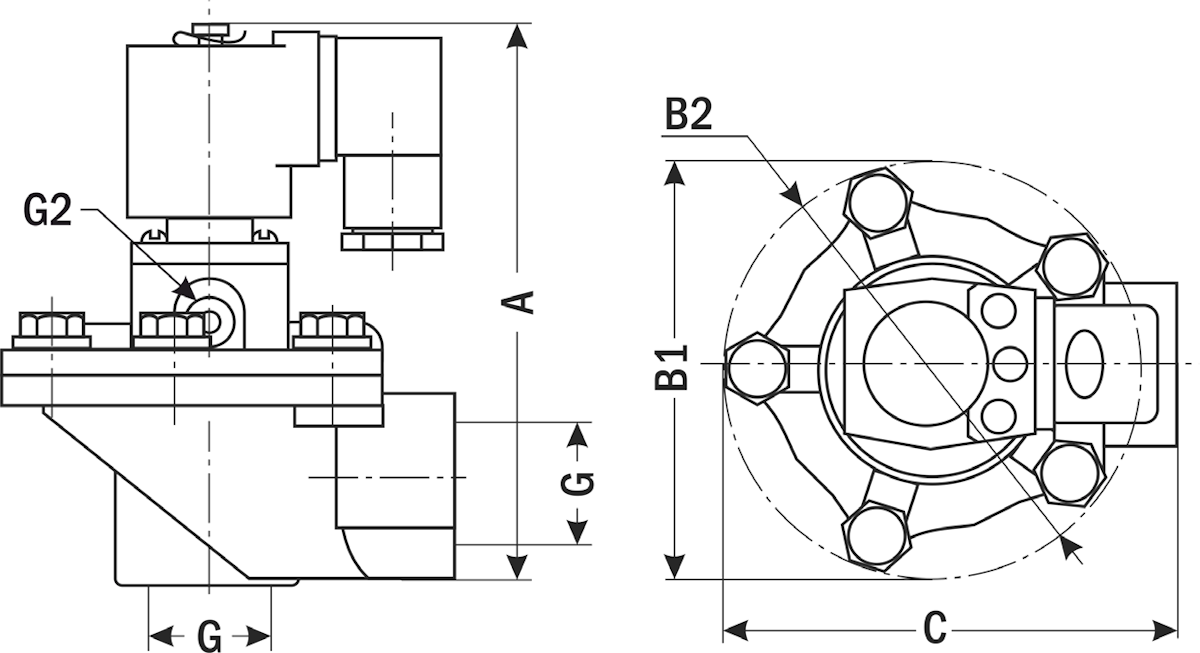

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-15М
| AR-RMF-Z-20М
|
| А
| 125
| 125
|
| В2
| 83
| 86
|
| С
| 103
| 103
|
| G
| ½"
| ¾"
|
| G2
| ⅛"
| ⅛"
|
| Документ | Дата обновления |
| Паспорт на AR-RMF-Z-15М, AR-RMF-Z-20М | 01.04.2025 |
