HG 140
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Калорифер HG 140 предназначен для обогрева электрооборудования в закрытых электрошкафах, щитах управления и клеммных коробках, где не допускается падение температуры ниже минимального значения и образование конденсата Особенности:
- Подключение через внешний термостат
- Вертикальное монтажное положение
- Компактные размеры
- Динамический нагрев
- Широкий диапазон напряжений
- Энергосберегающий
- Крепление на DIN рейку
- Быстрый монтаж
Параметр | Значение
| |||||
Мощность нагрева | 30 Вт | 45 Вт
| 100 Вт
| 150 Вт | ||
Максимальный пусковой ток | 3 А | 3,5 А
| 4,5 А | 9 А
| ||
Рекомендуемый входной предохранитель | 4 А
| 4 А
| 8 А
| 10 А
| ||
Питание | ≅110…250 В* | |||||
Нагревательный элемент | Позистор (PTC) – саморегулирующийся, ограничивающий температуру | |||||
Радиатор
| Алюминиевый профиль, анодированный
| |||||
Корпус для соединений | Пластмасса согласно UL94 V-0, чёрная | |||||
Крепление | Зажим для шины 35 мм, согл. DIN EN 60715 | |||||
Монтажное положение | Вертикальный воздушный поток воздуха (направление вверх, подключение снизу) | |||||
Подключение
| 3 клеммы с пружинными зажимами для многожильного провода 0,5…1,5 мм² (наконечником на конце провода) и для жестких проводов 0,5…2,5 мм² | |||||
Условия эксплуатации и хранения | −45...+70°С, ≤ 90%RH (без образования конденсата) | |||||
Степень защиты/класс защиты | IP20 / I (провод заземления)
| |||||
Допуски
| VDE, UL File No. E234324, EAC
| |||||
Монтаж | на DIN-рейку | |||||
Габаритные размеры
| 107×70×60 мм
| 180×70×60 мм
| 260×70×60 мм
| |||
Вес | 210 г
| 330 г
| 550 г
|

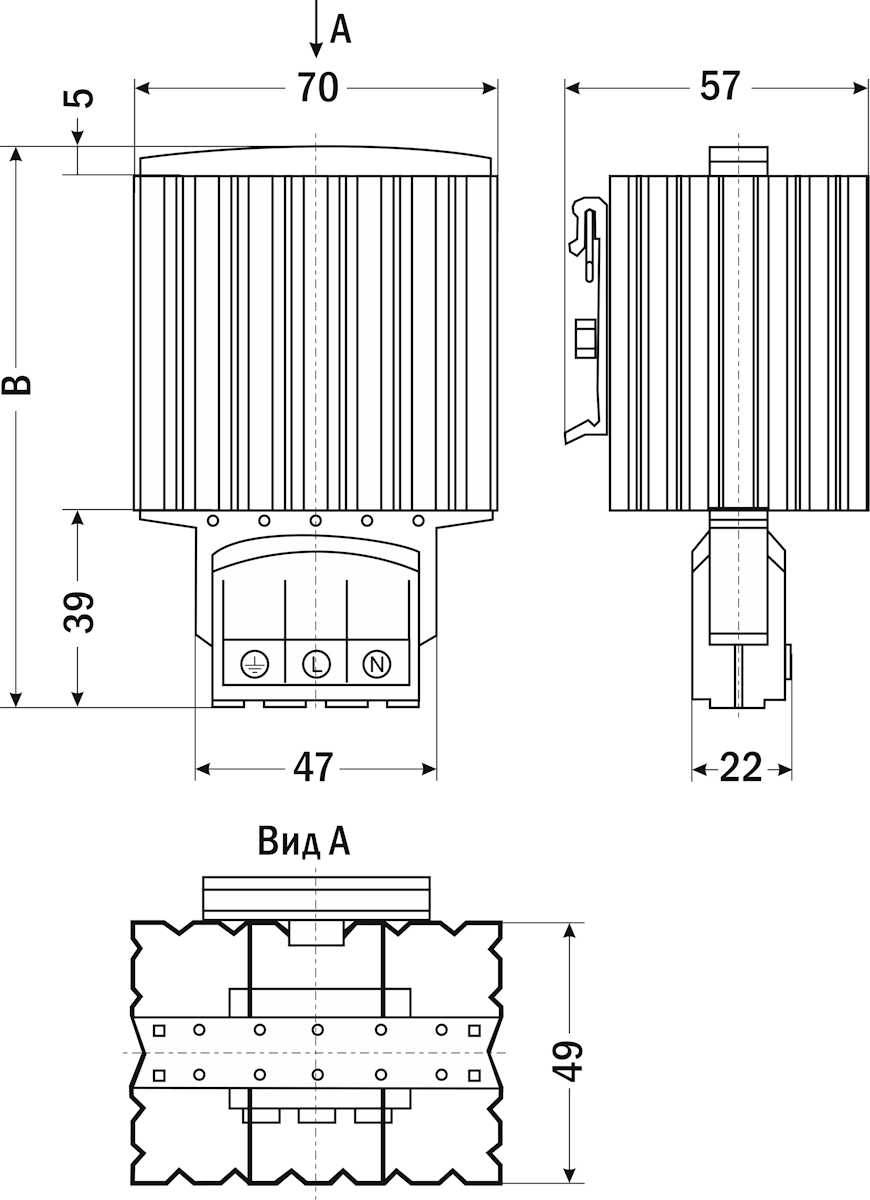

Габаритные размеры |
![]() |
Версия: 2014-11-13-КВА
Документ | Дата обновления |
Паспорт на HG 140 | 11.10.2022 |
