AR-SB115
Доступен для скачивания
краткий каталог продукции:
Цена: 1331 ... 1656 руб.
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-SB115 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-SB115-1-4-XYZ:
AR-SB115 – модель клапана.
1 – диаметр условного прохода в мм.
4 – размер резьбы в мм (для метр. резьбы; в дюймах – для трубной).
X – присоединение: M – метрическая резьба, G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.
Версия: 2025-10-29-СДГ
Особенности:
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Высокая частота срабатывания
- Бесшумная работа
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, воздух, инертные газы, масла, светлые нефтепродукты | |
| Материал | Корпуса | Латунь
|
| Уплотнения | NBR | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода | 1...2,5 мм | |
| Присоединение | Резьбовое М4, М5, ⅛", ¼" | |
| Катушка | SB075, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 6,2 ВА (АС), 4,8 Вт (DC)
| |
Модификации:
| Обозначение
| Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Вес, г
|
| AR-SB115-1-4-MBN | 1,0 | 0,1 | М4 | 0,0 | 0,7 | 210 |
| AR-SB115-1-5-MBN | М5 | |||||
| AR-SB115-2-1/8-GBN | 2,0 | 0,13 | ⅛" | |||
| AR-SB115-2-1/4-GBN | ¼" | |||||
| AR-SB115-2,5-1/8-GBN | 2,5 | 0,2 | ⅛" | |||
| AR-SB115-2,5-1/4-GBN | ¼" |
AR-SB115 – модель клапана.
1 – диаметр условного прохода в мм.
4 – размер резьбы в мм (для метр. резьбы; в дюймах – для трубной).
X – присоединение: M – метрическая резьба, G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.

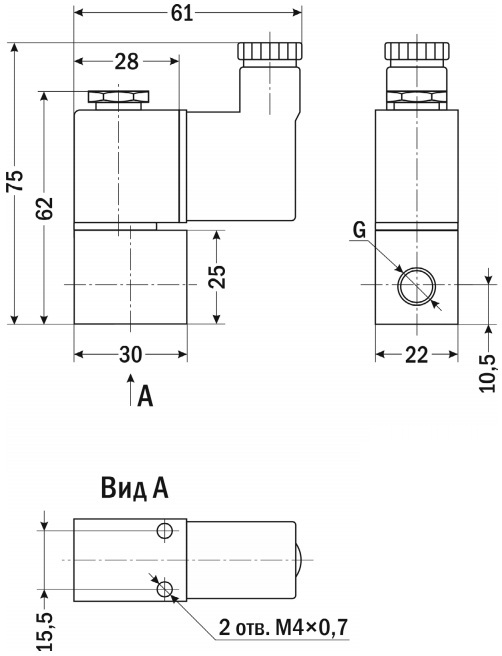

| Габаритные размеры |
G = M4, M5, ⅛", ¼" |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на клапан SB115 | 11.10.2022 |
