AR-RMF-Y
Доступен для скачивания
краткий каталог продукции:
Цена: 12539 ... 12639 руб.
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Y предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-RMF-Y-65/62-d80-XYZ:
AR-RMF-Y – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
d80 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцер.
Y – материал корпуса: А – алюминий.
Версия: 2024-11-18-СДГ
Особенности:
- Высокая пропускная способность
- Фланцевое крепление на продувочную трубу
- Минимальное время открытия и закрытия
- Аналог клапанов ASCO
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны обеспечивают:
- надежное изолирование сжатого воздуха от продувочных труб
- минимальные потери давления при максимальном расходе воздуха
- высокую эффективность работы всей системы импульсной очистки рукавных фильтров
Клапаны подают воздух в течение очень короткого времени в виде сильного удара по запыленному рукавному фильтру, в результате чего происходит «обрушение» накопившегося слоя продукта со стенок рукава. Клапаны имеют высокую пропускную способность и минимальное время открытия и закрытия. Предназначены для установки на ресиверы или возможна индивидуальная установка на пневмомагистрали, в системах аспирации.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса
| Алюминий
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...+55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 50 мм, 65 мм, 80 мм | |
| Присоединение | Штуцеры ∅ 65 мм, ∅ 80 мм, ∅ 90 мм | |
| Катушка | SB461, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В, =24 В, =12 В
| |
| Мощность
| 25 ВА (АС), 20 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-RMF-Y-50-d65-CAN
| 50
| 50 | 76
| Штуцер ∅ 65 мм
| 0,3
| 0,8
| 2575
|
| AR-RMF-Y-65/62-d80-CAN
| 65
| 62 | 91
| Штуцер ∅ 80 мм
| 3165
| ||
| AR-RMF-Y-80/76-d90-CAN
| 80
| 76 | 144
| Штуцер ∅ 90 мм
| 3745
|
AR-RMF-Y – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
d80 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцер.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

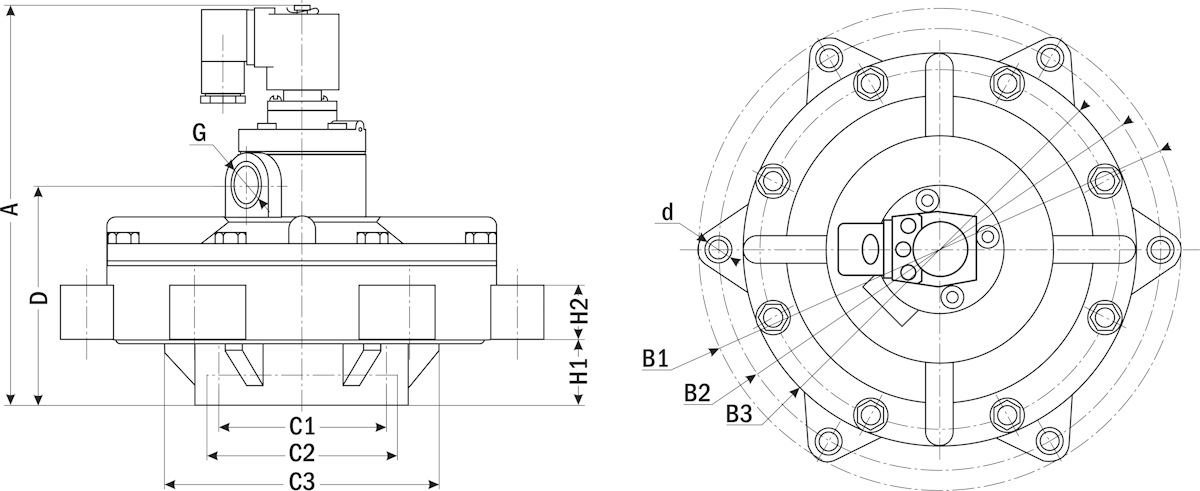

| Габаритные размеры |
 |
| AR-RMF-Y,
Ду, мм | Размеры, мм
| |||||||||||
| A
| ∅ B1
| ∅ B2
| ∅ B3
| ∅ C1
| ∅ C2
| ∅ C3
| D
| H1
| H2
| ∅ d
| G | |
| 50
| 187
| 200
| 180
| 159
| 65
| 79
| 118
| 100
| 31
| 22
| 6−12 | ∅16 |
| 65
| 197
| 226
| 204
| 185
| 80
| 94
| 145
| 107
| 35
| 25
| 6−11 | ⅜" |
| 80
| 205
| 248
| 227
| 200
| 90
| 99
| 141
| 113
| 34
| 27
| 6−11 | ⅜" |
Версия: 2024-11-18-СДГ
| Документ | Дата обновления |
| Паспорт на RMF-Y | 28.12.2024 |
