AR-2W21

Доступен для скачивания
краткий каталог продукции:

AR-2W21
Цена:  5706 ... 36684 руб.
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Срабатывание при нулевом давлении
  • Высокая частота срабатывания
  • В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
Параметр
Значение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла, спирт
МатериалКорпусаЛатунь или нержавеющая сталь
УплотненияVITON или EPDM
Температура рабочей среды−10…+120°С
Для рабочих сред при температуре от −10 до +5°С
предпочтительнее выбирать EPDM
Рабочее давление0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода 12...50 мм
ПрисоединениеРезьбовое G⅜"...G2"
Питание
~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В

 Ду
Катушка
Мощность
AC
DC
~220 В
~110 В
~24 В
=110 В
=24 В
=12 В
12...25
S51H
IP65 		40 ВА
V
V
V



30 Вт



V
V
V
ASEx282*
IP65
24 ВА
V
V
V



17 Вт




V
V
ASEx1320*
IP65
28 ВА
V





20 Вт




V
V
32...50
SD11H
IP65
44 ВА
V





33 Вт




V

SD01H
IP65		35 ВА V V V


30 Вт V V
ASEx545*
IP65
50 ВАV V V


18 Вт V
23 ВтV
* Использование взрывозащищенных катушек ASEx282, ASEx1320 и ASEx545 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПаКатушка
AR-2W21-12-3/8-GYZ
12
3,8
⅜"
00...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) S51H,
ASEx282,
ASEx1320
AR-2W21-15-1/2-GYZ
15
3,8
½"
AR-2W21-20-3/4-GYZ
20
8
¾"
AR-2W21-25-1-GYZ25
10
1"
AR-2W21-32-1.1/4-GYZ
32
20
1¼" SD01H, ASEx545
AR-2W21-40-1.1/2-GYZ40
25
1½"
AR-2W21-50-2-GYZ
50
41
2"
Расшифровка обозначения на примере клапана AR-2W21-12-3/8-GYZ:
AR-2W21 – модель клапана.
12 – Ду, мм (диаметр условного отверстия); 3/8 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

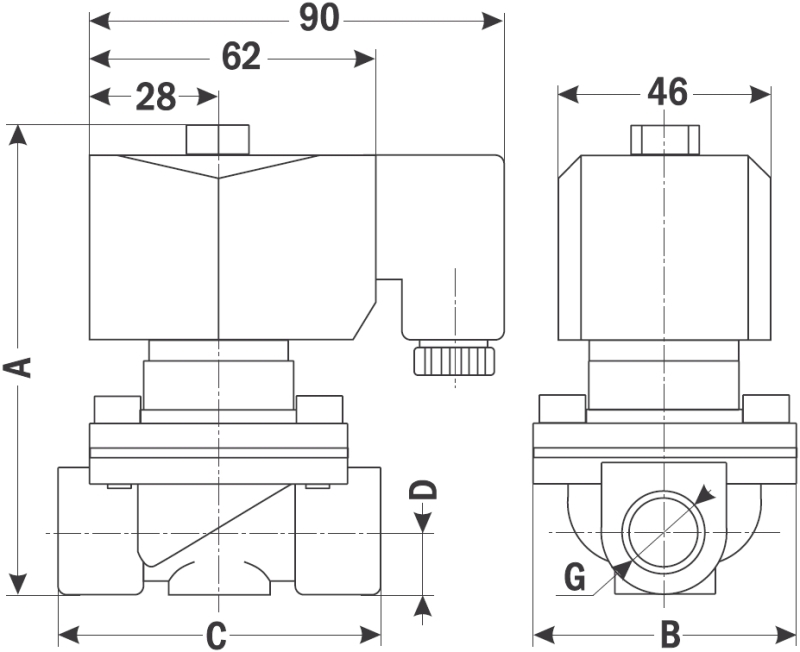

Габаритные размеры для AR-2W21,12...25 мм
Размер, мм
AR-2W21-12
AR-2W21-15
AR-2W21-20
AR-2W21-25
Материал корпуса
Латунь
Сталь
Латунь
Сталь
Латунь
Сталь
Латунь
Сталь
A
100
106
100
106
107
112
117
121
B
57
57
57
57
58
55
77
72
C
67
69
67
69
69
72
95
98
D
13
14
13
14
16
17
21
21
G
⅜"
½"¾"1"
Вес, г
850
850
860
890
910
1400
1430
1480

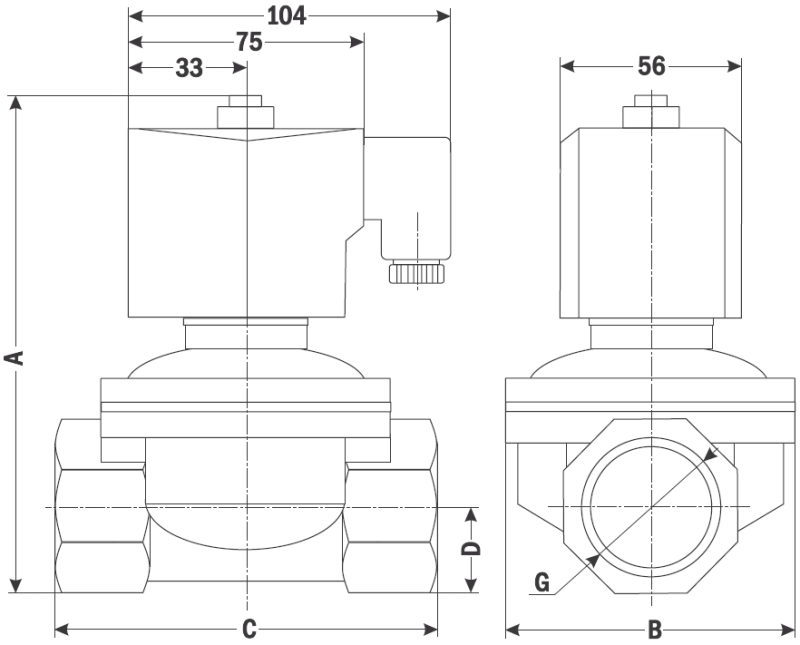

Габаритные размеры для AR-2W21, 32...50 мм
Размер, мм
AR-2W21-32
AR-2W21-40
AR-2W21-50
Материал корпуса
Латунь
Сталь
Латунь
Сталь
Латунь
Сталь
A
155
149
160
162
177
180
B
86
87
94
93
119
123
C
113
116
122
122
160
167
D
26
26
28
29
34
36
G
1¼"
1½"2"
Вес, г
2100
2100
2480
2420
3780
3890
