AR-YCK21

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:

Параметр		Значение
Рабочая среда		Вакуум, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		−0,1...0,1 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Катушка		S51H, IP65
Питание		~220 В, ~110 В, ~24 В =110 B, =24 В, =12 В
Мощность		40 ВА (АС), 30 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCK21-15-1/2-GВV	15	3,8	½"	−0,1	+0,1	850
AR-YCK21-20-3/4-GВV	20	8	¾"			1000
AR-YCK21-25-1-GВV	25	10	1"			1410

Расшифровка обозначения на примере клапана AR-YCK21-15-1/2-XYZ:
AR-YCK21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

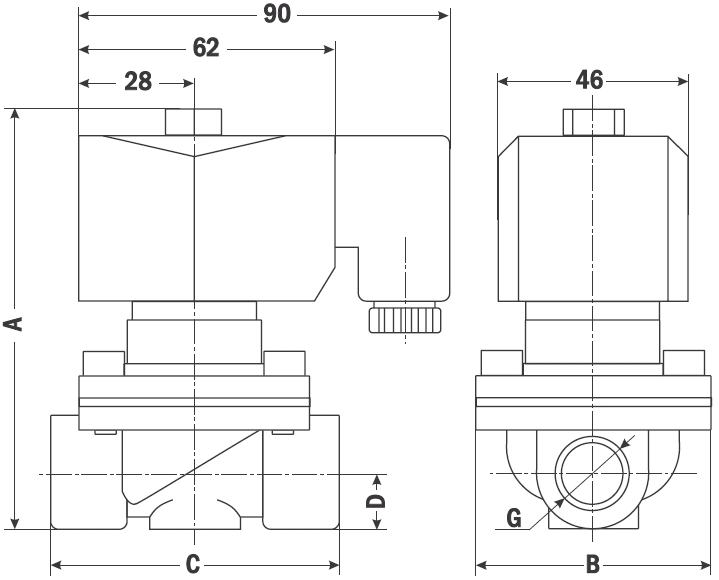

Габаритные размеры

Размер, мм	AR-YCK21, Ду, мм
	15	20	25
A	105	107	120
B	56	56	76
C	66	68	97
D	13,5	16	20,5
G	½"	¾"	1"

Версия: 2025-10-29-СДГ
