AR-YCSM31
Доступен для скачивания
краткий каталог продукции:
Цена: 3423 ... 10111 руб.
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Особенности:
- Универсальный клапан на наибольшее количество сред
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
| Параметр
| Значение
| |
| Рабочая среда | Пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, слабые кислоты, светлые нефтепродукты (только для исполнения GBV) | |
| Материал корпуса и уплотнения
| Нержавеющая сталь с PTFE или латунь с VITON
| |
| Температура рабочей среды
| VITON
| −10...+120°С
|
| PTFE
| −20...+180°С
| |
| Рабочее давление | 0...1,2 МПа
| |
| Диаметр условного прохода | 2,5...5 мм | |
| Присоединение | Резьбовое G⅛"...G⅜" | |
| Питание | ~380 В,~220 В, ~110 В, ~36 В,~24 В,
=24 В, =12 В, =6 В | |
| Катушка | Мощность
| AC
| DC
| |||||||
| ~380 В | ~220 В
| ~110 В | ~36 В | ~24 В | =24 В
| =12 В
| =6 В | |||
| S91H
IP65 | 10 ВА
| V |
|
| V |
|
|
|
| |
| 20 ВА | V | V | V |
|
|
| ||||
| 14 Вт | V | V | V | |||||||
| ASEx543*
IP54 | 23 ВА
| V
| V
| V
|
|
| ||||
| 13 Вт
|
|
|
| V
| V
| |||||
| ASE11H**
IP65 | 4,5 ВА | V | V
|
|
|
| ||||
| 8 Вт |
|
|
| V
| V | |||||
* Взрывозащищенная катушка
** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCSM31-3-1/8-GYZ
| 3,0 | 0,26
| ⅛"
| 0,0
| 1,0
| 390
|
| AR-YCSM31-2,5-1/4-GYZ
| 2,5
| 0,15
| ¼"
| 1,2
|
358 | |
| AR-YCSM31-3-1/4-GYZ
| 3,0
| 0,26 | 1,0
| |||
| AR-YCSM31-4-1/4-GYZ
| 4,0
| 0,43
| 0,6
| |||
| AR-YCSM31-5-1/4-GYZ
| 5,0
| 0,61
| 0,3
| |||
| AR-YCSM31-4-3/8-GYZ
| 4,0
| 0,43
| ⅜"
| 0,6
| 390 | |
| AR-YCSM31-5-3/8-GYZ
| 5,0
| 0,61
| 0,3 | 385 |
Расшифровка обозначения на примере клапана AR-YCSM31-2,5-1/4-XYZ:
AR-YCSM31 – модель клапана;
2,5 – диаметр условного прохода, в мм;
1/4 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, P – PTFE.
AR-YCSM31 – модель клапана;
2,5 – диаметр условного прохода, в мм;
1/4 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, P – PTFE.

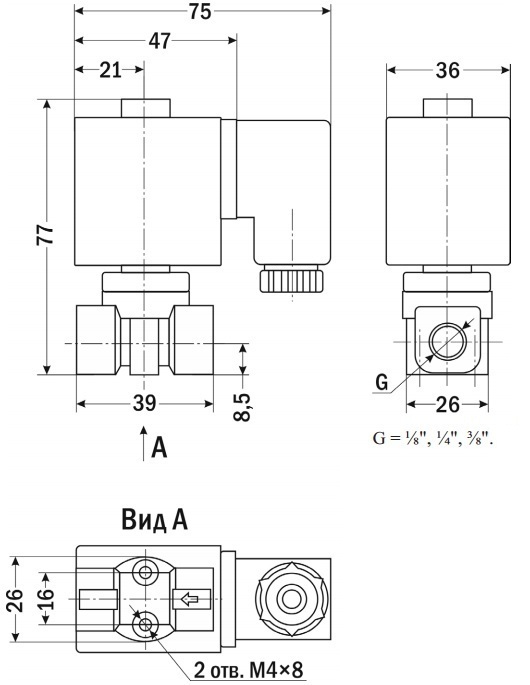

| Габаритные размеры |
| AR-YCSM31 с присоединением ⅛" и ¼"
|
 |
| AR-YCSM31 с присоединением ⅜" |
 |
Версия: 2023-11-10-ЛВС
| Документ | Дата обновления |
| Паспорт на YCSM31 | 07.03.2025 |
