AR-YCPG11
Доступен для скачивания
краткий каталог продукции:
Цена: 25105 ... 57157 руб.
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-YCPG11-12-3/8-XYZ:
AR-YCPG11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
Версия: 2023-04-26-ЛВС
Особенности:
- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+300°С
| |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Y21H, IP54
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В, =6 В | |
| Мощность
| 21 ВА (АС), 20 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-YCPG11-12-3/8-GSP
| 12
| 3,8
| ⅜"
| 0,05
| 1,6
| 1540
|
| AR-YCPG11-15-1/2-GSP
| 15
| ½" | ||||
| AR-YCPG11-20-3/4-GSP
| 20
| 8
| ¾" | 1520
| ||
| AR-YCPG11-25-1-GSP
| 25
| 10
| 1" | 1970
| ||
| AR-YCPG11-32-1.1/4-GSP
| 32
| 20
| 1¼" | 2800
| ||
| AR-YCPG11-40-1.1/2-GSP
| 40
| 25
| 1½" | 3000
| ||
| AR-YCPG11-50-2-GSP
| 50
| 41
| 2"
| 4140
|
AR-YCPG11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

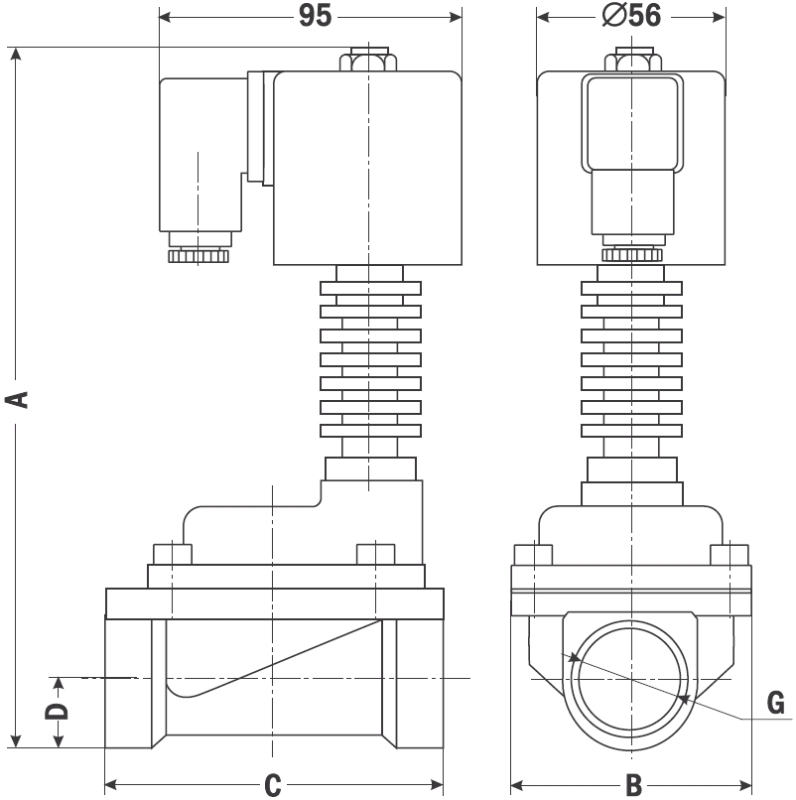

| Габаритные размеры |
 |
| Размер, мм
| AR-YCPG11, Ду, мм
| ||||||
| -12
| -15
| -20
| -25
| -32
| -40
| -50
| |
| A
| 182
| 191
| 196
| 225
| 230
| 244
| |
| B
| 48
| 60
| 72
| 96
| 96
| 122
| |
| C
| 74
| 84
| 102
| 130
| 130
| 155
| |
| D
| 12
| 14
| 18
| 28
| 28
| 34
| |
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2023-04-26-ЛВС
