AR-ZCT21
Доступен для скачивания
краткий каталог продукции:
Цена: 6792 ... 22419 руб.
Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-ZCT21-25/14-1-XYZ:
AR-ZCT21 – модель клапана.
25 – Ду, мм (диаметр условного прохода);
14 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
1 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: S – нержавеющая сталь;
Версия: 2021-11-29-ЛВС
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар | |
| Материал | Корпуса | нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С
| |
| Рабочее давление | 0,01...1 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Катушка | S21H, IP65
Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Катушка | Мощность | AC
| DC
| |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H
IP65 | 22 ВА
| V
| V | V | ||
| 15 Вт
|
| V | V | |||
| ASEx282*
IP54 | 24 ВА | V | V | V | ||
| 17 Вт
|
| V | V | |||
| ASEx1320*
IP65 | 28 ВА | V | ||||
| 20 Вт |
| V | V | |||
| ASE21H**
IP65 | 5,5 ВА | V | ||||
| 10 Вт |
| V | V | |||
* Взрывозащищенные катушки.
** Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
| Обозначение | Ду, мм | Дэф, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-ZCT21-15/4-1/2-GSP | 15
| 4 | 0,5
| ½"
|
0,01 |
1,0 | 560 |
| AR-ZCT21-15/10-1/2-GSP | 10 | 1,5 | 820 | ||||
| AR-ZCT21-20/14-3/4-GSP
| 20
| 14 | 2,4
| ¾" | 1060 | ||
| AR-ZCT21-25/14-1-GSP
| 25 | 1" | 950 |
AR-ZCT21 – модель клапана.
25 – Ду, мм (диаметр условного прохода);
14 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
1 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: S – нержавеющая сталь;
Z – материал уплотнения: P – PTFE.

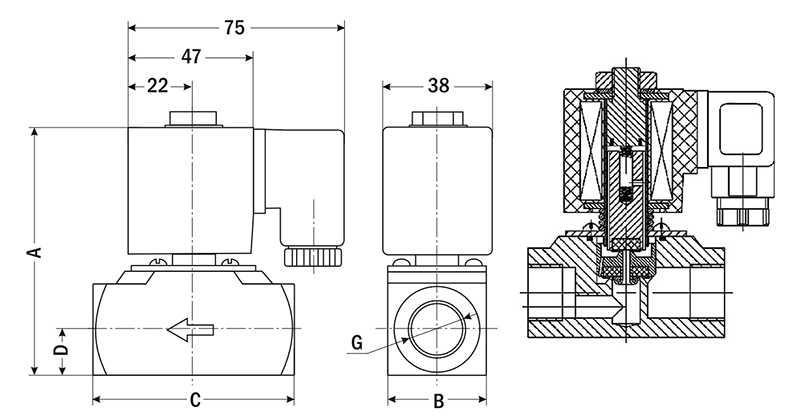

| Габаритные размеры |
 |
| Размер, мм
| 15/4 | 15/10 | 20/14 | 25/14
|
| A
| 82
| 92
| 105
| 103 |
| B
| 30
| 35
| 37
| 38 |
| C
| 70
| 69
| 79
| 79 |
| D
| 16
| 16
| 17
| 18 |
| G
| ½"
| ½"
| ¾"
| 1" |
Версия: 2021-11-29-ЛВС
| Документ | Дата обновления |
| Паспорт на ZCT21 | 07.03.2025 |
