AR-2W51
Доступен для скачивания
краткий каталог продукции:
Цена: 3977 ... 19385 руб.
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пластиковый корпус
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Пластик BMC
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5…+80°С
| |
| Рабочее давление | 0…0,7 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"…G1 | |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| AS01
IP65 | 26 ВА | V | V | V | |||
| S51H*
IP65 | 40 ВА | V | V | V | |||
| 30 Вт | V | V | V | ||||
| ASEx282**
IP65 | 24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
| ASEx1320**
IP65 | 28 ВА | V | |||||
| 20 Вт | V | V | |||||
* Замена базовой катушки AS01 на катушку S51H повышает рабочее давление, уменьшает нагрев катушки и улучшает стабильность работы клапана.
** Взрывозащищенные катушки.
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
|
Вес, г | ||
| AS01 | S51H | ASEx282,
ASEx1320 | ||||||
| AR-2W51-15-1/2-GLN
| 15
| 4,1
| ½" | 0,0
| 0,7
| 480 | 600 | 930
|
| AR-2W51-20-3/4-GLN | 20
| 6,5
| ¾" | 500 | 610 | 940
| ||
| AR-2W51-25-1-GLN
| 25
| 10,2
| 1"
| 594 | 707 | 1020
| ||
Расшифровка обозначения на примере клапана AR-2W51-15-1/2-XYZ:
AR-2W51 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – пластик.
Z – материал уплотнения: N – NBR.
AR-2W51 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – пластик.
Z – материал уплотнения: N – NBR.

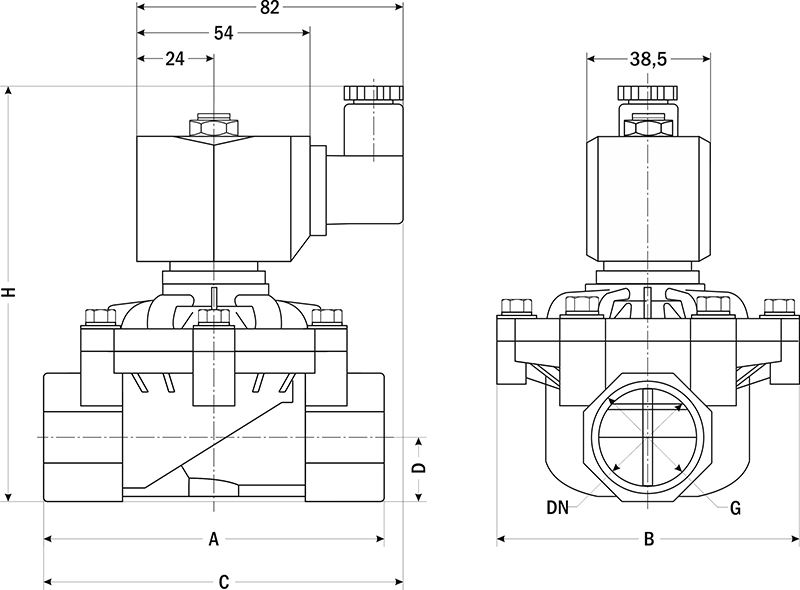

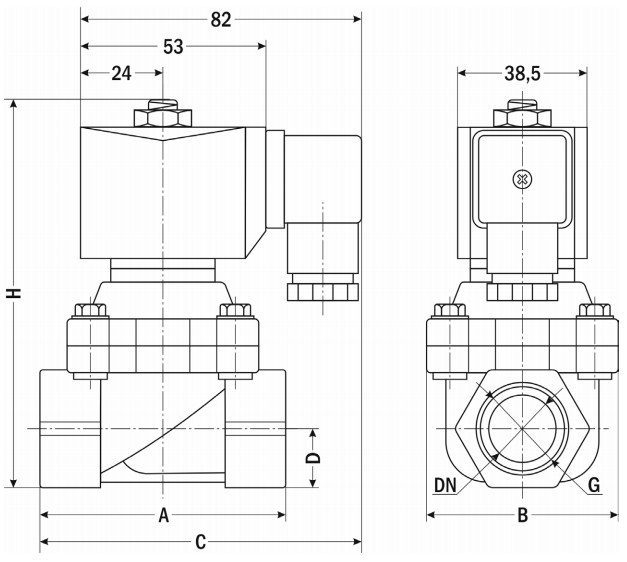

| Габаритные размеры
|
 |
| Габаритные размеры для AR-2W51,15...20 мм |
 |
| Габаритные размеры для AR-2W51, 25 мм |
| Размер, мм
| AR-2W51-15 | AR-2W51-20
| AR-2W51-25
|
| DN
| 15
| 20
| 30
|
| A | 69 | 73 | 98 |
| B
| 57
| 57
| 94
|
| C
| 91
| 94
| 105
|
| D | 15,5
| 17
| 35
|
| G
| ½"
| ¾"
| 1"
|
| H | 110 | 117 | 128 |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на AR-2W51 | 27.04.2023 |
