AR-YCWS3Q-N2
Доступен для скачивания
краткий каталог продукции:
Цена: 761 руб.
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS3Q-N2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-YCWS3Q-2,5-d6,5-XYZ:
AR-YCWS3Q-N2 – модель клапана.
2,5 – диаметр условного прохода в мм.
6,5 – диаметр присоединения в мм.
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: V – VITON.
Версия: 2025-10-29-СДГ
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Время открытия/закрытия: 50 мс
- Пониженное энергопотребление
- Компактный размер
- 2 зажима для фиксации трубки в комплекте
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полиацеталь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода | 2,5 мм | |
| Присоединение | Быстроразъемное ∅6,5 мм | |
| Катушка | AB2B, AB2Bs, IP54, выводные провода 30 см
| |
| Питание | ~220 В, ~110 В, ~24 В
=60…220 В, =24 В, =12 В | |
| Мощность
| 6 ВА (АС), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS3Q-N2-2,5-d6,5- QLV | 2,5
| 0,17
| Быстроразъемное ∅ 6,5 мм
| 0,0
| 0,7
| 120
|
AR-YCWS3Q-N2 – модель клапана.
2,5 – диаметр условного прохода в мм.
6,5 – диаметр присоединения в мм.
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: V – VITON.

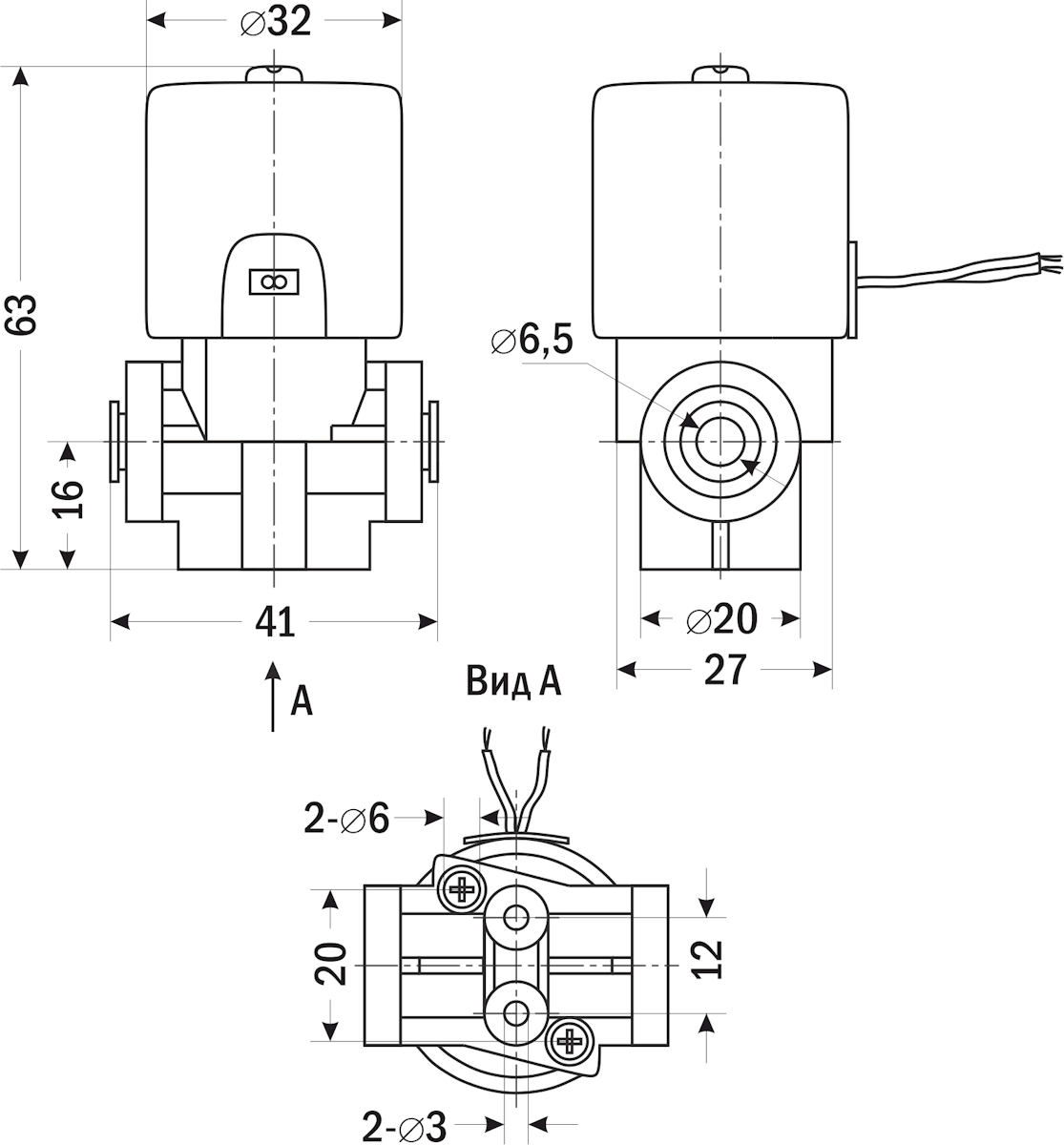

| Габаритные размеры |
 |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на YCWS3Q-N2 | 26.08.2025 |
