AR-2DM81PL
Доступен для скачивания
краткий каталог продукции:
Цена: 1708 руб.
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM81PL предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Г-образный;
- Вход – наружная резьба, выход – штуцер
- Входной фильтр грубой очистки
- Съемный кронштейн
- Пониженное энергопотребление
- Ламели для подключения в комплекте
- Компактный размер
- Долгий срок службы
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда
| Вода, горячая вода, воздух, масла
| |
| Материал
| Корпуса | Латунь
|
| Уплотнения | EPDM
| |
| Температура рабочей среды
| 0...+110°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Вход – резьбовое наруж. G½"
выход – штуцер ∅ 12 мм | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
Модификации:
| Обозначение | Ду,
мм | Дэф,
мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес,
г |
| AR-2DM81PL-15/8-1/2-GBE | 15 | 8 | 1,08 | наруж. ½", штуцер Ø 12 мм | 0,02
| 0,8 | 232 |
AR-2DM81PL – модель клапана.
15 – диаметр условного прохода в мм.
8 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

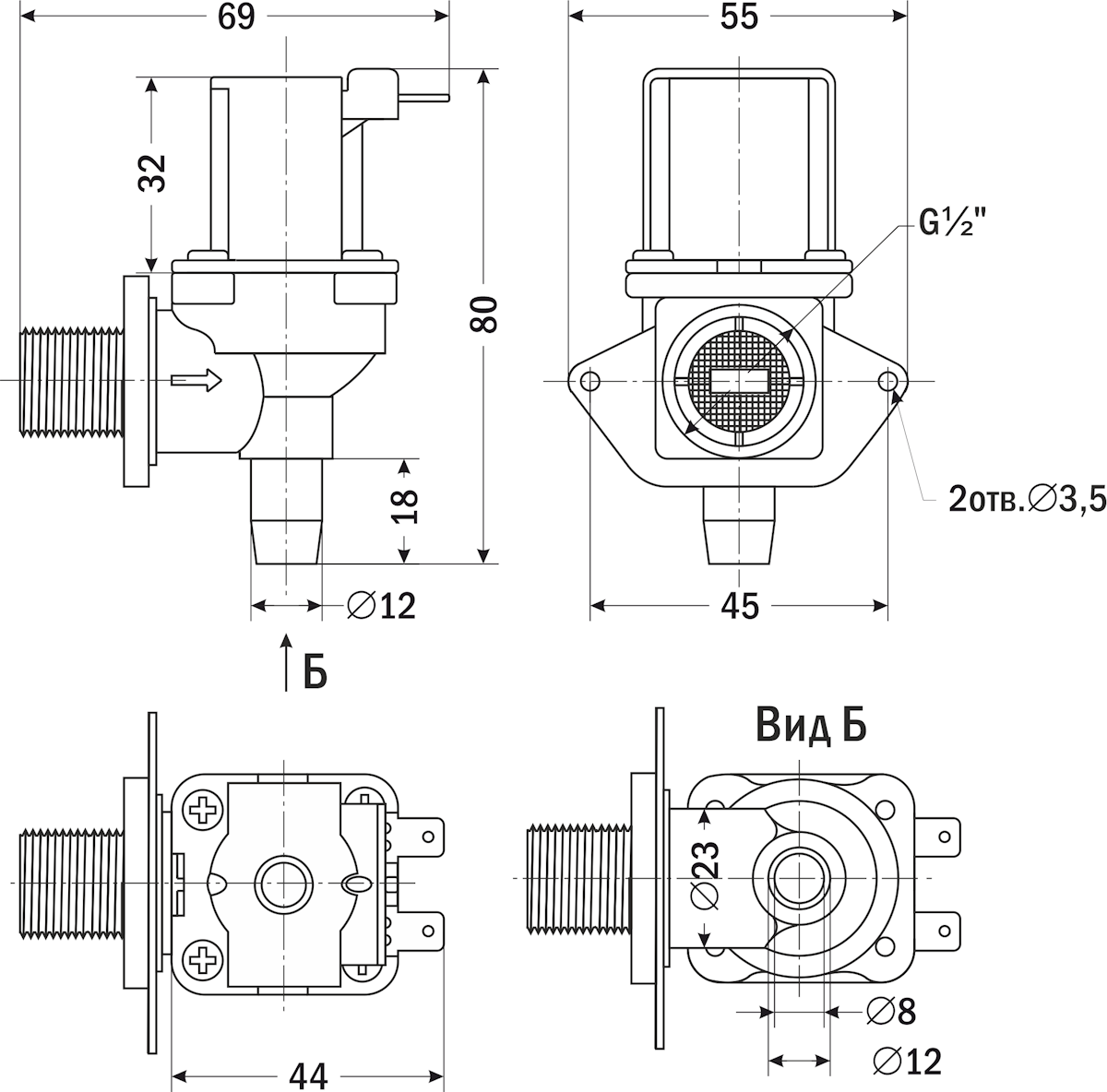

| Габаритные размеры |
 |
| Документ | Дата обновления |
| Паспорт на AR-2DM81PL | 06.06.2025 |
