AR-RMF-Y-40
Цена:  4797 ... 4897 руб.
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Y-40 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
  • Высокая пропускная способность
  • Минимальное время открытия и закрытия
  • Аналог клапанов ASCO
    Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
    Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны обеспечивают:
    • надежное изолирование сжатого воздуха от продувочных труб
    • минимальные потери давления при максимальном расходе воздуха
    • высокую эффективность работы всей системы импульсной очистки рукавных фильтров
    Клапаны подают воздух в течение очень короткого времени в виде сильного удара по запыленному рукавному фильтру, в результате чего происходит «обрушение» накопившегося слоя продукта со стенок рукава. Клапаны имеют высокую пропускную способность и минимальное время открытия и закрытия. Предназначены для установки на ресиверы или возможна индивидуальная установка на пневмомагистрали, в системах аспирации.
    Для управления клапанами необходимо реле времени.

    Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
    Технические характеристики:
    Параметр
    		Значение
    Рабочая среда
    		Воздух
    Материал
    		Корпуса
    		Алюминий
    Уплотнения
    		NBR
    Температура рабочей среды
    		−5...+55°С
    Рабочее давление
    		0,3...0,8 МПа
    Диаметр условного прохода
    		40 мм
    Присоединение
    		Резьбовое G1½"
    Катушка
    		SB461, IP65
    Питание
    		~220 В,~110 В, ~24 В, =24 В, =12 В
    Мощность
    		25 ВА (AC), 20 Вт (DC)
    Модификации
    Обозначение
    		Ду, ммKv, м³/чПрисоединениеPmin, МПа Pmax, МПаВес, г
    AR-RMF-Y-40-1.1/2-GAN
    		4044G1½"0,30,81075
Расшифровка обозначения на примере клапана AR-RMF-Y-40-1.1/2-XYZ:
AR-RMF-Y – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

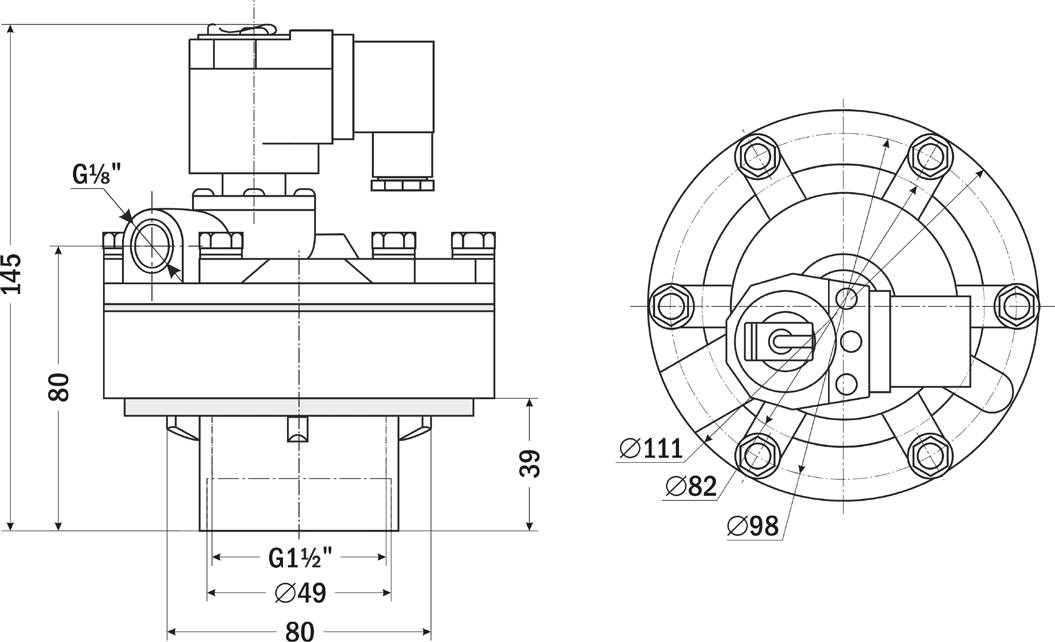

Габаритные размеры

Версия: 2024-11-18 СДГ
Документ Дата обновления
Паспорт на AR-RMF-Y-40 28.12.2024
