AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S
Доступен для скачивания
краткий каталог продукции:
Цена: 9173 ... 19912 руб.
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-10-12-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса
| Алюминий
| |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 50 мм, 65 мм, 80 мм
| ||
| Присоединение | Резьбовое G2", G2½",G3"
| ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В,
=24 В, =12 В | ||
| Мощность
| 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации:
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-RMF-Z-50S-50-1.1/2-GAN
| 50
| 50
| 76
| 2"
| 0,3
| 0,9
| 2860
|
| AR-RMF-Z-62S-65/62-2.1/2-GAN | 65 | 62 | 91
| 2½" | 2797 | ||
| AR-RMF-Z-76S-80/76-3-GAN | 80 | 76 | 144
| 3" | 3325 |
Расшифровка обозначения на примере клапана AR-RMF-Z-62S-65/62-2.1/2-XYZ:
AR-RMF-Z-62S – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
2.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR
AR-RMF-Z-62S – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
2.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR

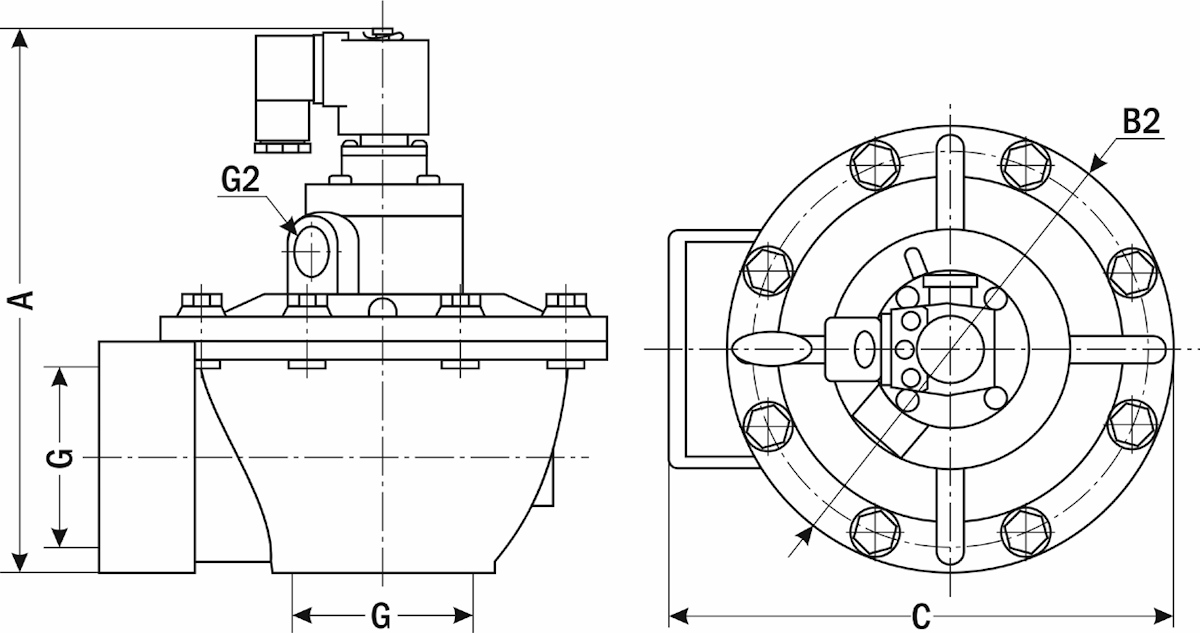

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-50S
| AR-RMF-Z-62S
| AR-RMF-Z-76S
|
| А
| 202
| 226
| 245
|
| В2
| 184
| 185
| 200
|
| С
| 205
| 210
| 230
|
| G
| 2"
| 2½"
| 3"
|
| G2 | ⅜"
| ⅜"
| ½
|
| Документ | Дата обновления |
| Паспорт на RMF-Z-50S, RMF-Z-62S, RMF-Z-76S | 01.04.2025 |
