AR-RMF-Z-35P, AR-RMF-Z-45P
Доступен для скачивания
краткий каталог продукции:
Цена: 4282 ... 14062 руб.
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-35P, AR-RMF-Z-45P предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-10-12-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса
| Алюминий
| |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 40 мм
| ||
| Присоединение | Резьбовое G1½"
| ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В,
=24 В, =12 В | ||
| Мощность
| 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации:
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-RMF-Z-35P-40/35-1.1/2-GAN
| 40 | 35 | 35
| 1½"
| 0,3
| 0,8
| 1020
|
| AR-RMF-Z-45P-40/45-1.1/2-GAN | 40 | 45 | 44
| 1½" | 1430 |
Расшифровка обозначения на примере клапана AR-RMF-Z-35P-40/35-1.1/2-XYZ:
AR-RMF-Z-35P – модель клапана.
40 – диаметр условного прохода в мм.
35 – эффективный диаметр в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
AR-RMF-Z-35P – модель клапана.
40 – диаметр условного прохода в мм.
35 – эффективный диаметр в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

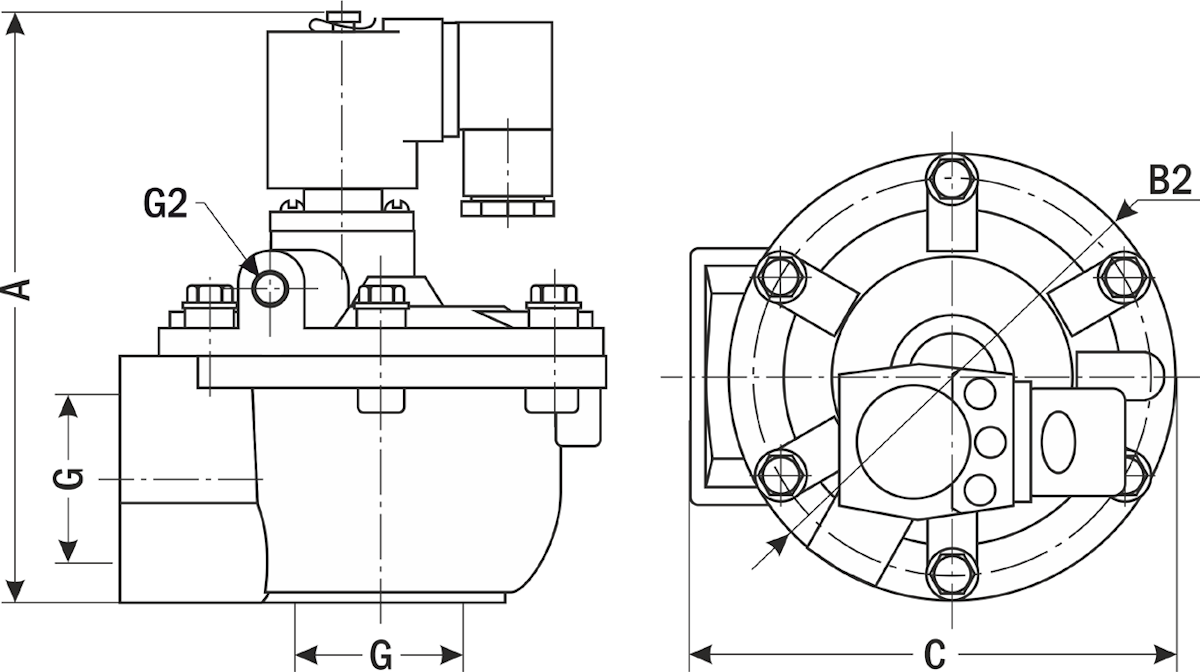

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-35P
| AR-RMF-Z-45P
|
| А
| 142
| 175
|
| В2
| 111
| 125
|
| С
| 120
| 138
|
| G
| 1½"
| 1½"
|
| G2 | ⅛" | ⅜" |
| Документ | Дата обновления |
| Паспорт на AR-RMF-Z-35P, AR-RMF-Z-45P | 01.04.2025 |
