AR-RMF-Z-40S
Доступен для скачивания
краткий каталог продукции:
Цена: 6825 ... 6925 руб.
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-RMF-Z-40S предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере клапана AR-RMF-Z-40S-40-1.1/2-XYZ:
AR-RMF-Z-40S – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Версия: 2023-10-08-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса
| Алюминий
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...+55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 40 мм | |
| Присоединение | Резьбовое G1½"
| |
| Катушка | AS255, IP65
| |
| Питание | ~220 В,~110 В, ~24 В,
=24 В, =12 В | |
| Мощность
| 28 ВА (AC), 18 Вт (DC)
| |
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-RMF-Z-40S-40-1.1/2-GAN
| 40 | 44 | 1½"
| 0,3
| 0,8
| 1500
|
AR-RMF-Z-40S – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

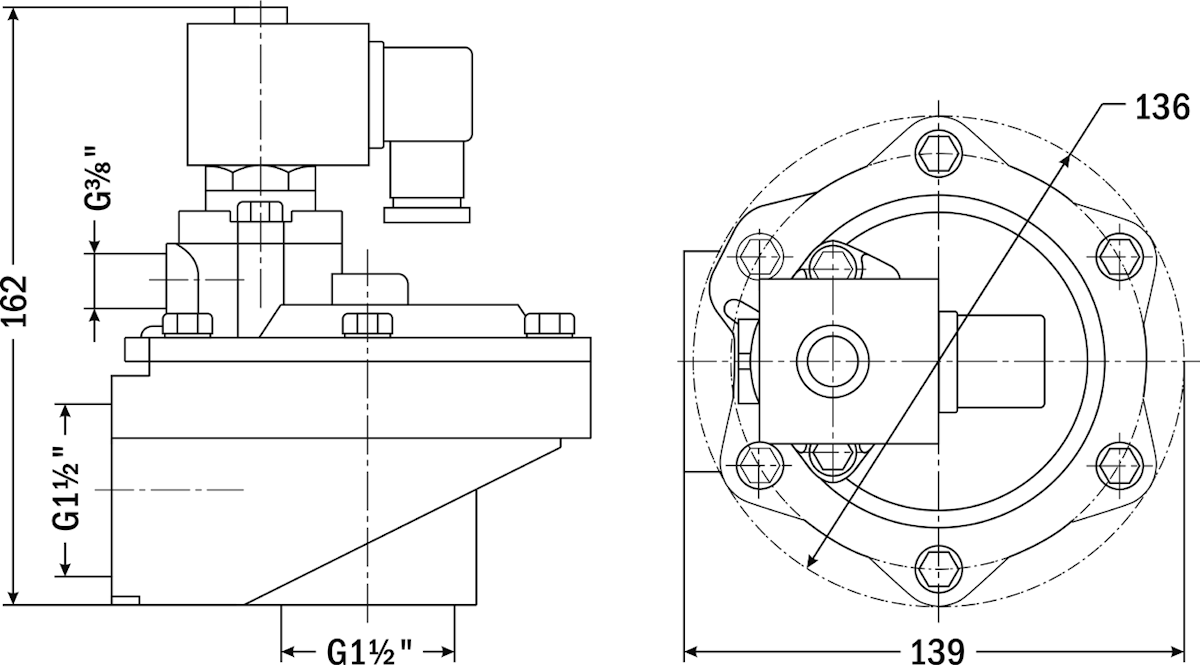

| Габаритные размеры |
 |
Версия: 2023-10-08-КВА
| Документ | Дата обновления |
| Паспорт на AR-RMF-Z-40S | 28.12.2024 |
