AR504SR-3
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Краны шаровые трехходовые T-типа неполнопроходные с электроприводом AR504SR-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Расшифровка обозначения на примере крана AR504SR-3-15/10 XYZ:
AR504SR – модель привода.
3 – трехходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Версия: 2024-04-22-ШАР
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR524SR, AR500E, AR510, AR520, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
Параметр | Значение | ||
Тип | Шаровой трехходовой Т-типа неполнопроходной | ||
Рабочая среда | Вода, горячая вода, масло, воздух | ||
Материалы | Корпус: латунь
Уплотнения: PTFE | ||
Температура рабочей среды | +2...+90°С | ||
Рабочее давление | 0,0...1,6 MПa | ||
Диаметр условного прохода | 15...40 мм | ||
Присоединение | Резьбовое G½"...G1½" | ||
Присоединение привода к крану | М24×1,5 | ||
Угол полного поворота | 90° (вращение в обоих направлениях) | ||
Схема подключения | 2-проводная с выключением одного контакта | ||
Модель электропривода | AR504SR | ||
Время полного поворота | 15 с | ||
Крутящий момент | 5 Н∙м | ||
Питание | ~220 В | =12...24 В | |
=12 В | =24 В | ||
Ток, мощность | 30 мА, 2 ВA | 150 мА, 2 Вт | 60 мА, 2 Вт |
Пусковой ток зарядки конденсатора | 30 мА | 1А | |
Ток покоя | - | 10 мА | 6 мА |
Степень пылевлагозащиты привода | IP54 | ||
Длина кабеля | 300 мм |
Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
AR504SR-3-15/10 GBP | 15 | 10 | 11 | G½" | 0,0 | 1,6 | AR504SR | 546 |
AR504SR-3-20/11 GBP | 20 | 11 | 20 | G¾" | 681 | |||
AR504SR-3-25/17 GBP | 25 | 17 | 60 | G1" | 799 | |||
AR504SR-3-32/24 GBP | 32 | 24 | 80 | G1¼" | 1152
| |||
AR504SR-3-40/29 GBP | 40 | 29 | 110 | G1½" | 2260
|
AR504SR – модель привода.
3 – трехходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

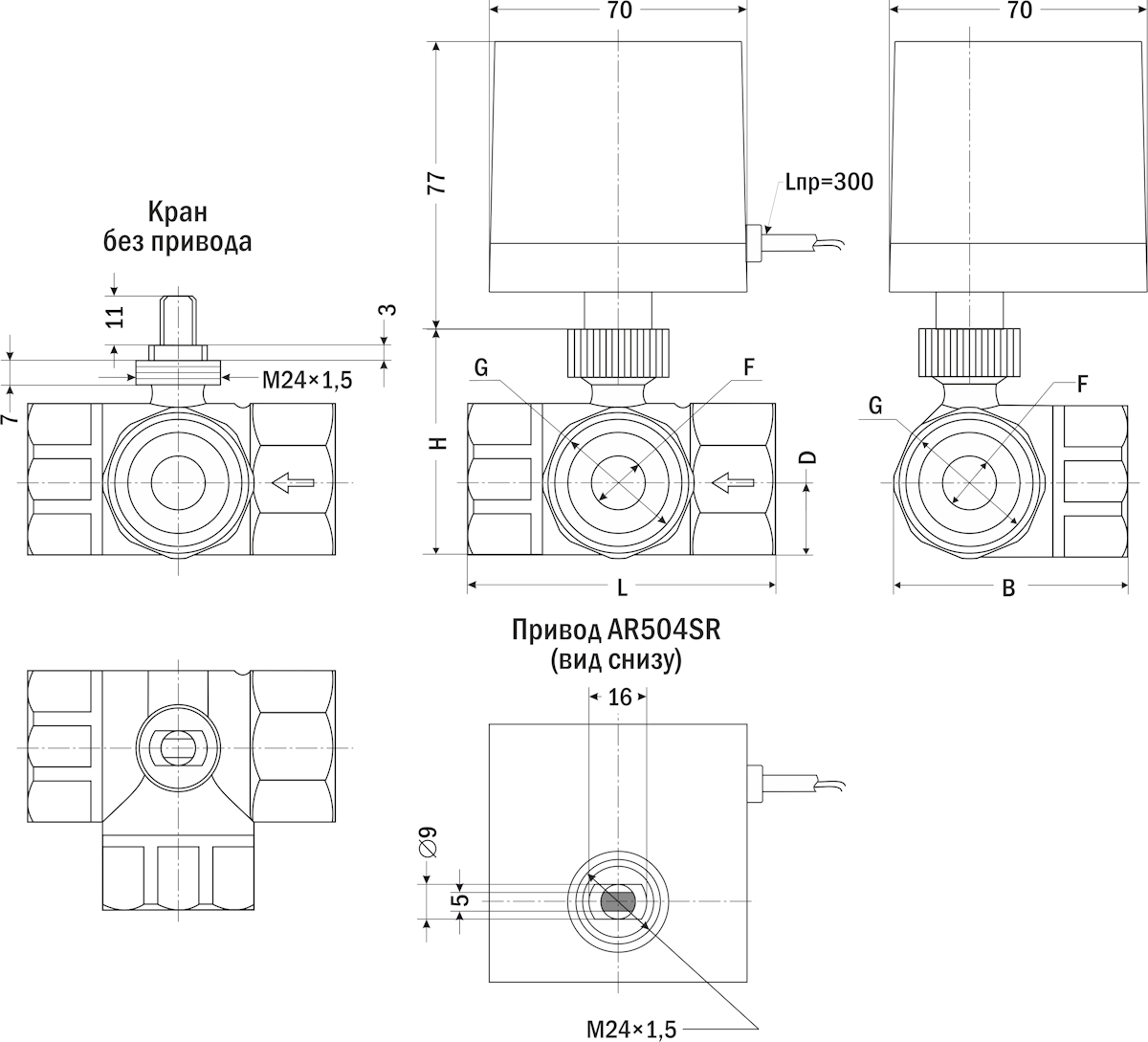

Габаритные размеры |
![]() |
Размер, мм | AR504SR-3 | ||||
-15/10 | -20/11 | -25/17 | -32/24 | -40/29 | |
B
| 42
| 53
| 58
| 75,5
| 94
|
D | 14
| 16
| 20
|
| 34
|
F (Дэф) | 10 | 11 | 17 | 24 | 29 |
G | ½" | ¾" | 1" | 1¼"
| 1½" |
H | 45
| 52
| 60
| 76
| 88
|
L | 55,5
| 68
| 76
| 97
| 118
|
Документ | Дата обновления |
Паспорт на AR504SR-3 | 24.04.2024 |
