AS91HT
Доступен для скачивания
краткий каталог продукции:
Цена: 1950 ... 2050 руб.
Катушка к клапанам AR-2Z32, AR-YCSM12, AR-YCB32, AR-2W42, AR-YCH12, AR-YCD22F
Технические характеристики:
Технические характеристики:
| Параметры
| Значение
| |||||||
| Размер посадочного отверстия | ∅ 14,5×H40,5 мм
| |||||||
| Потребляемая мощность | 10 ВА | 20 ВА | 20 ВА | 10 ВА | 20 ВА | 14 Вт | 14 Вт | 14 Вт |
| Питание
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В |
| Класс нагревостойкости и изоляции катушки | +180°C (класс H)
| |||||||
| Степень пылевлагозащиты | IP54
| |||||||
| Присоединение коннектора | DIN 43650A
| |||||||
| Тип коннектора | SB201, SB202, SB211, SB218
| |||||||
| Габаритные размеры | 40,5×36×47 мм
| |||||||
| Вес | 173 г
| |||||||
| Таблица сопротивлений
| ||||||||
| Напряжение питания
| ~380 В | ~220 В
| ~110 В
| ~36 В | ~24 В
| =24 В
| =12 В
| =6 В |
| Сопротивление | 2960 Ом | 512...530 Ом
| 122 Ом
| 24 Ом | 7,3 Ом
| 33...34 Ом
| 7,3 Ом | 2,5 Ом |

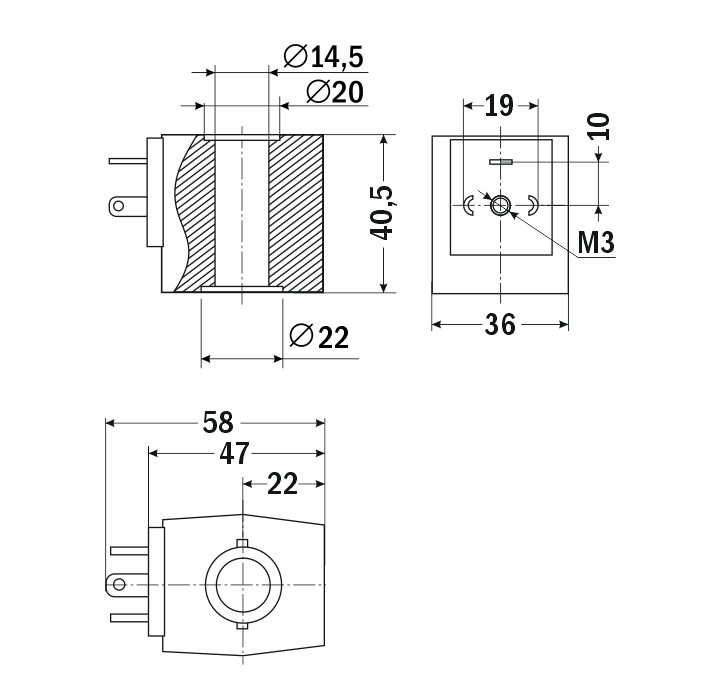

| Габаритные размеры
|
 |
