ПНЦ-3Е
Доступен для скачивания
краткий каталог продукции:
Цена: 3627 ... 77610 руб.
Пневмоцилиндр с направляющими ПНЦ-3Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Технические характеристики:
- На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков
| Параметр | Значение | |
| Тип цилиндра
| Двустороннего действия | |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) | |
| Рабочее давление | 0,1…0,9 МПа | |
| Максимальное допустимое давление
| 1,5 МПа | |
| Диаметр поршня
| 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
| |
| Длина хода штока
| 10…100 мм | |
| Рабочая температура
| −5…+70°C | |
| Материал
| Корпуса | Анодированный алюминий
|
| Поршня | Алюминиевый сплав | |
| Штока | Сталь с твердым хромовым покрытием | |
| Уплотнения | NBR | |
|
Габаритные размеры | ПНЦ-3Е016х020 | 64×30×87 мм |
| ПНЦ-3Е016х050 | 64,5×30×146 мм | |
| ПНЦ-3Е025х050 | 93,5×42×160 мм | |
| ПНЦ-3Е032х050 | 113×48×211 мм | |
| ПНЦ-3Е050х030 | 148×64×133 мм | |
| ПНЦ-3Е050х050 | 148×68,5×172 мм | |
| ПНЦ-3Е050х075 | 148×63×222 мм | |
| ПНЦ-3Е080х050 | 200×85×197 мм | |
| ПНЦ-3Е080х100 | 200×85×295 мм | |

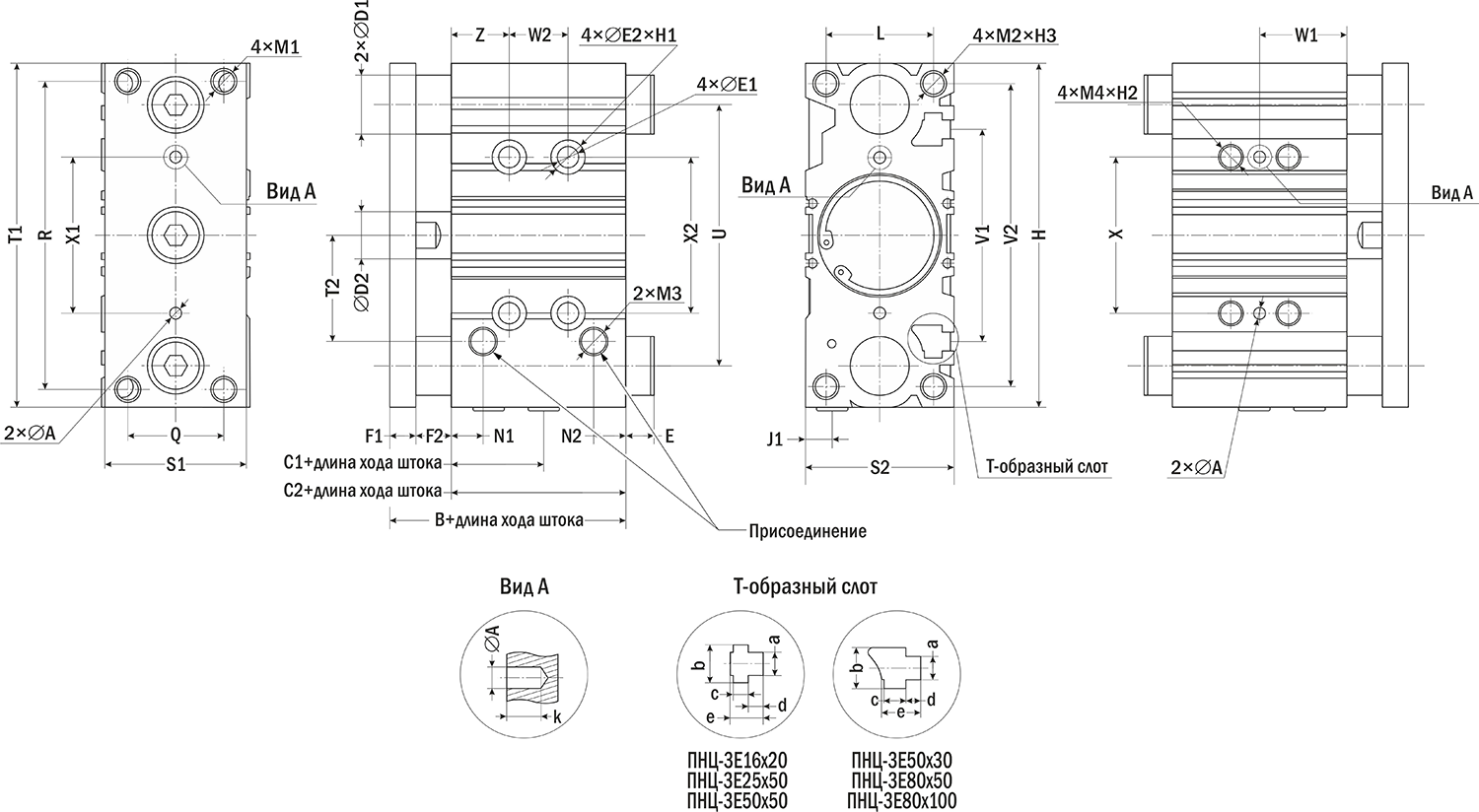

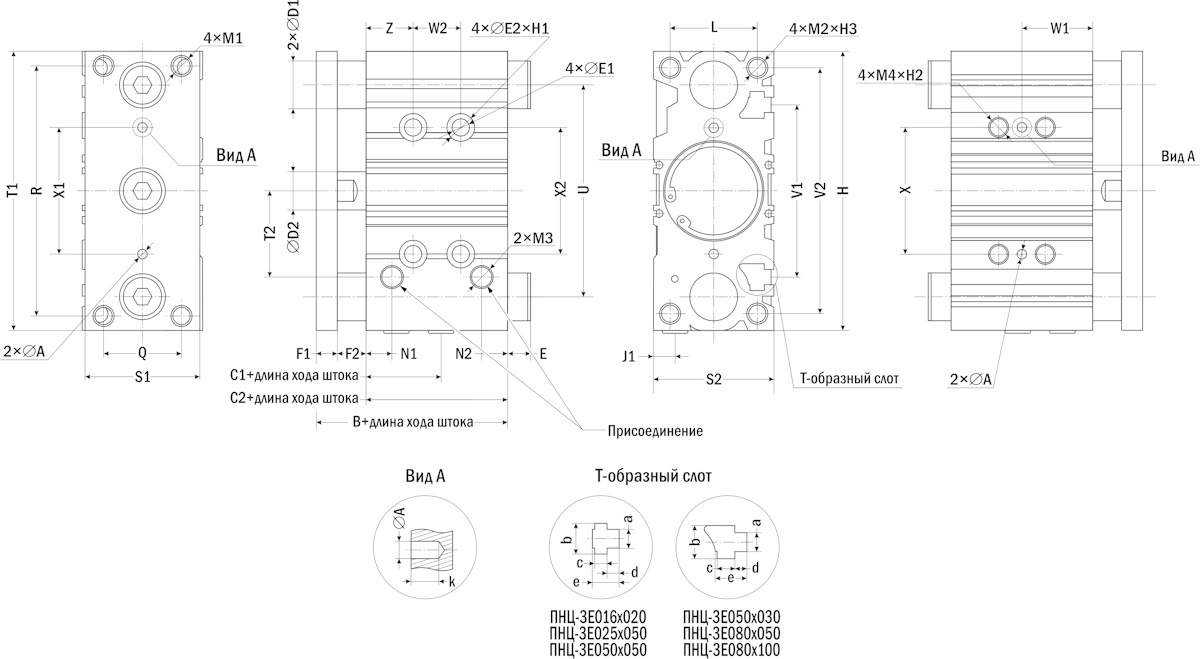

| Габаритные размеры |
 |
| Модель | A | k | T1 | R | X1 | Q | S1 | T2 | D1 | D2 | Z | W2 | E2 | H1 | E1 | N1 | N2 | F1 | F2 | E |
| ПНЦ-3Е016х020 | 3 | 6 | 64 | 54 | 24 | 16 | 25 | 19 | 10 | 8 | 5 | 29 | 7,8 | 4,5 | 4 | 11 | 8 | 8 | 5 | 0 |
| ПНЦ-3Е016х050 | 3 | 6 | 64 | 54 | 24 | 16 | 23 | 18,5 | 10 | 8 | 5 | 44 | 7,8 | 5 | 4 | 11 | 8 | 8 | 5 | 0 |
| ПНЦ-3Е025х050 | 4 | 6 | 93,5 | 77,5 | 34 | 26,5 | 38 | 29 | 16 | 12 | 16,5 | 43,5 | 10 | 7 | 5 | 16 | 26,5 | 7,5 | 5 | 0 |
| ПНЦ-3Е032х050 | 4 | 6 | 110 | 95 | 42 | 30 | 44 | 35 | 20 | 16 | 21 | 48 | 10 | 8 | 6,5 | 12 | 10 | 12 | 11,5 | 9 |
| ПНЦ-3Е050х030 | 5 | 8 | 146 | 130 | 66 | 40 | 60 | 47 | 25 | 20 | 24 | 48 | 14,2 | 1 | 8,3 | 13,5 | 12,5 | 12 | 17 | 11 |
| ПНЦ-3Е050х050 | 5 | 8 | 146 | 130 | 66 | 40 | 60 | 47 | 25 | 20 | 24 | 48 | 18,7 | 2 | 8,3 | 15 | 10,6 | 15,5 | 8
| 16,5 |
| ПНЦ-3Е050х075 | 5 | 10 | 147 | 130 | 66 | 40 | 60 | 47 | 25 | 20 | 24 | 48 | 14 | 3 | 8,3 | 15 | 12 | 15 | 13 | 37 |
| ПНЦ-3Е080х050 | 6 | 10,5 | 198 | 174 | 100 | 52,5 | 73 | 77 | 30 | 25 | 28 | 52 | 17,2 | 3 | 10,5 | 18,5 | 16,5 | 16,5 | 24,5 | 7 |
| ПНЦ-3Е080х100 | 6 | 10,5 | 198 | 174 | 100 | 52,5 | 73 | 77 | 30 | 25 | 28 | 52 | 17,2 | 3 | 10,5 | 18,5 | 16,5 | 16,5 | 24,5 | 34,5 |
| Модель | C1 | C2 | B | X2 | U | J1 | S2 | V1 | V2 | H | H3 | L | H2 | W1 | a | b | c | d | e |
| ПНЦ-3Е016х020 | 35 | 53 | 67 | 24 | 46 | 5 | 30 | 38 | 56 | 64 | 11 | 22 | 10 | 27 | 4,2 | 7,1 | 3,5 | 2,3 | 6,1 |
| ПНЦ-3Е016х050 | 65 | 83 | 96 | 54 | 45 | 5 | 30 | 39 | 56 | 64,5 | 12 | 22 | 10 | 27 | 4,2 | 7,1 | 3,5 | 2,3 | 6,1 |
| ПНЦ-3Е025х050 | 62 | 87,5 | 110 | 34 | 64 | 6,5 | 42 | 50 | 82 | 93,5 | 11 | 30 | 10 | 39 | 5,8 | 8,1 | 4,3 | 3 | 7,2 |
| ПНЦ-3Е032х050 | 105 | 137,5 | 161 | 42 | 78 | 8 | 48 | 63 | 98 | 113 | 19,5 | 34 | 10 | 45 | 7 | 10 | 5 | 3 | 9 |
| ПНЦ-3Е050х030 | 39 | 74 | 103 | 71 | 110 | 10 | 64 | 92 | 130 | 148 | – | 46 | 12 | 24 | 8,2 | 13,3 | 7,5 | 5 | 12,2 |
| ПНЦ-3Е050х050 | 59 | 94 | 122 | 66 | 110 | 9,5 | 68,5 | 92 | 130 | 148 | 24 | 46 | 24 | 48 | 8,2 | 13,1 | 7,1 | 4,1 | 13 |
| ПНЦ-3Е050х075 | 85 | 119 | 147 | 66 | 110 | 10 | 63 | 92 | 130 | 148 | 21 | 46 | 22 | 48 | 8,2 | 13,3 | 7,5 | 5 | 14 |
| ПНЦ-3Е080х050 | 68,5 | 106,5 | 147 | 100 | 155 | 10 | 85 | 140 | 180 | 200 | 21 | 55 | 22 | 54 | 13,1 | 20,1 | 11,9 | 9,2 | 22,4 |
| ПНЦ-3Е080х100 | 115 | 155 | 195 | 100 | 155 | 10 | 85 | 140 | 180 | 200 | 21 | 55 | 24 | 54 | 13,1 | 20,1 | 11,9 | 8,2 | 22,4 |
| Модель | M1
| M2 | M3 | M4 |
| ПНЦ-3Е016х020 | M5×0,8
| M5×0,8 | M5×0,8 | M5×0,8 |
| ПНЦ-3Е016х050 | M5×0,8 | M5×0,8 | M5×0,8 | M5×0,8 |
| ПНЦ-3Е025х050 | M6×1 | M6×1 | G⅛" | M6×1 |
| ПНЦ-3Е032х050 | M8×1,25 | M8×1,25 | G⅛" | M8×1,25 |
| ПНЦ-3Е050х030 | M10×1,5 | M10×1,5 | G¼" | M10×1,5 |
| ПНЦ-3Е050х050 | M10×1,5 | M10×1,5 | G¼" | M10×1,5 |
| ПНЦ-3Е050х075 | M10×1,5 | M10×1,5 | G¼" | M10×1,5 |
| ПНЦ-3Е080х050 | M12×1,75 | M12×1,75 | G⅜" | M12×1,75 |
| ПНЦ-3Е080х100 | M12×1,75 | M12×1,75 | G⅜" | M12×1,75 |
Версия: 2025-06-06-СДГ
| Документ | Дата обновления |
| Паспорт на ПНЦ-3Е | 07.06.2025 |
