Пневматический захват двухпальцевый ПНЦ-К двустороннего действия
Технические характеристики:
Версия: 2022-12-26-ЛВС
Технические характеристики:
Параметр | Значение | ||||||
Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) | ||||||
Рабочее давление (двустороннее действие)
| 0,3…0,7 МПа | 0,35…0,7 МПа | 0,25…0,7 МПа | ||||
Диаметр поршня
| 6 мм | 10 мм | 16 мм | 20 мм | 25 мм | 32 мм | 40 мм |
Максимальная частота срабатывания
| 180 раз/мин
| 60 раз/мин
| |||||
Рабочая температура
| −10…+60°C | ||||||
Присоединение
| M3×0,5 | M5×0,8 |
Модификации:
Модель
| Диаметр поршня, мм
| Удерживающее усилие
(наруж. захват), Н | Удерживающее усилие
(внутр. захват), Н | Длина хода на раскрытие, мм | Габаритные размеры, мм | Вес, г |
ПНЦ-К-6
| 6
| 3,3
| 6,1
| 4
| 20×10×53 | 26 |
ПНЦ-К-10 | 10
| 11
| 17
| 4
| 29×16×57 | 53 |
ПНЦ-К-16 | 16
| 34
| 45
| 6
| 38×24×67,3 | 119 |
ПНЦ-К-20 | 20
| 42
| 66
| 10
| 50×28×85 | 226 |
ПНЦ-К-25 | 25
| 65
| 404
| 14
| 63×33,6×102,7 | н/д |
ПНЦ-К-32 | 32
| 158
| 193
| 22
| 97,5×40×113 | 730 |
ПНЦ-К-40 | 40
| 254
| 318
| 30
| 119×49×140 | 1322 |

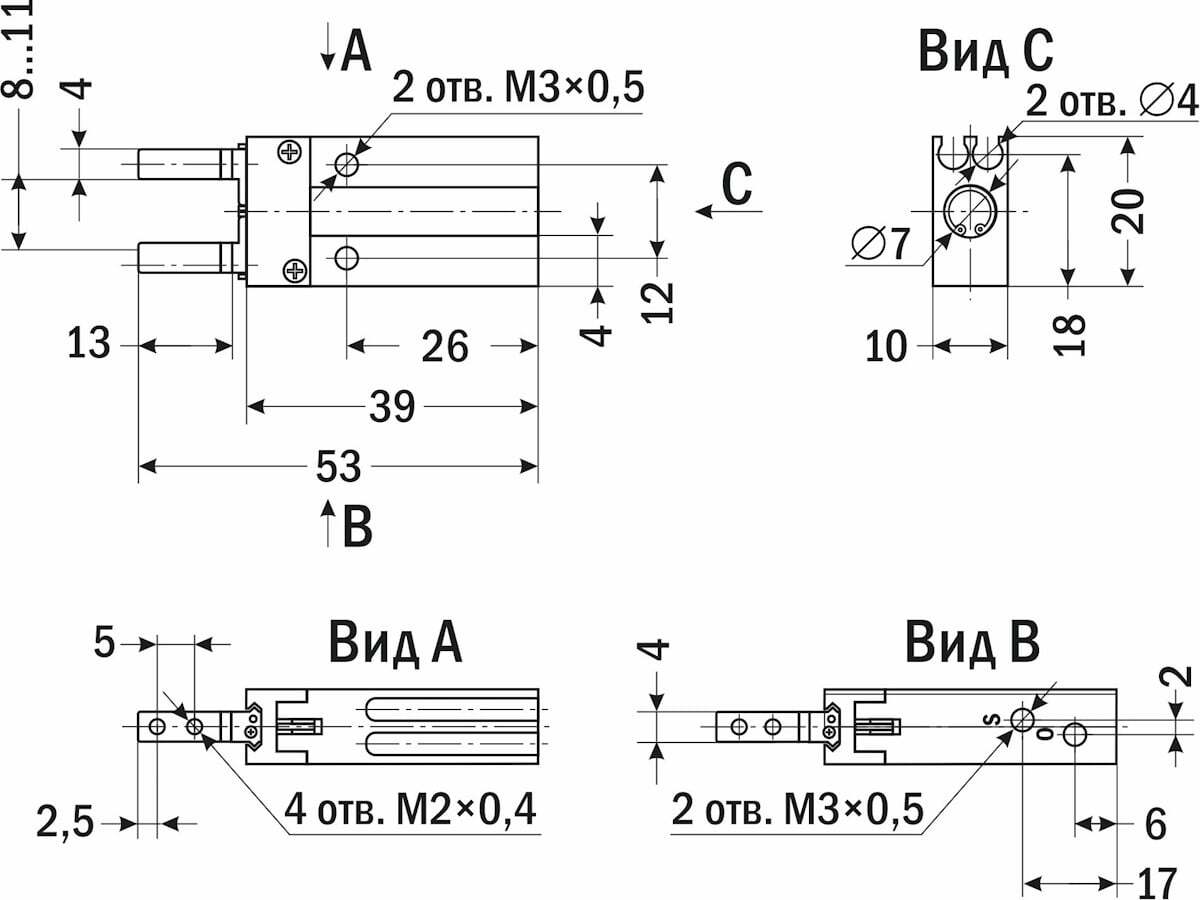

Габаритные размеры для ПНЦ-К-6
|
![]() |

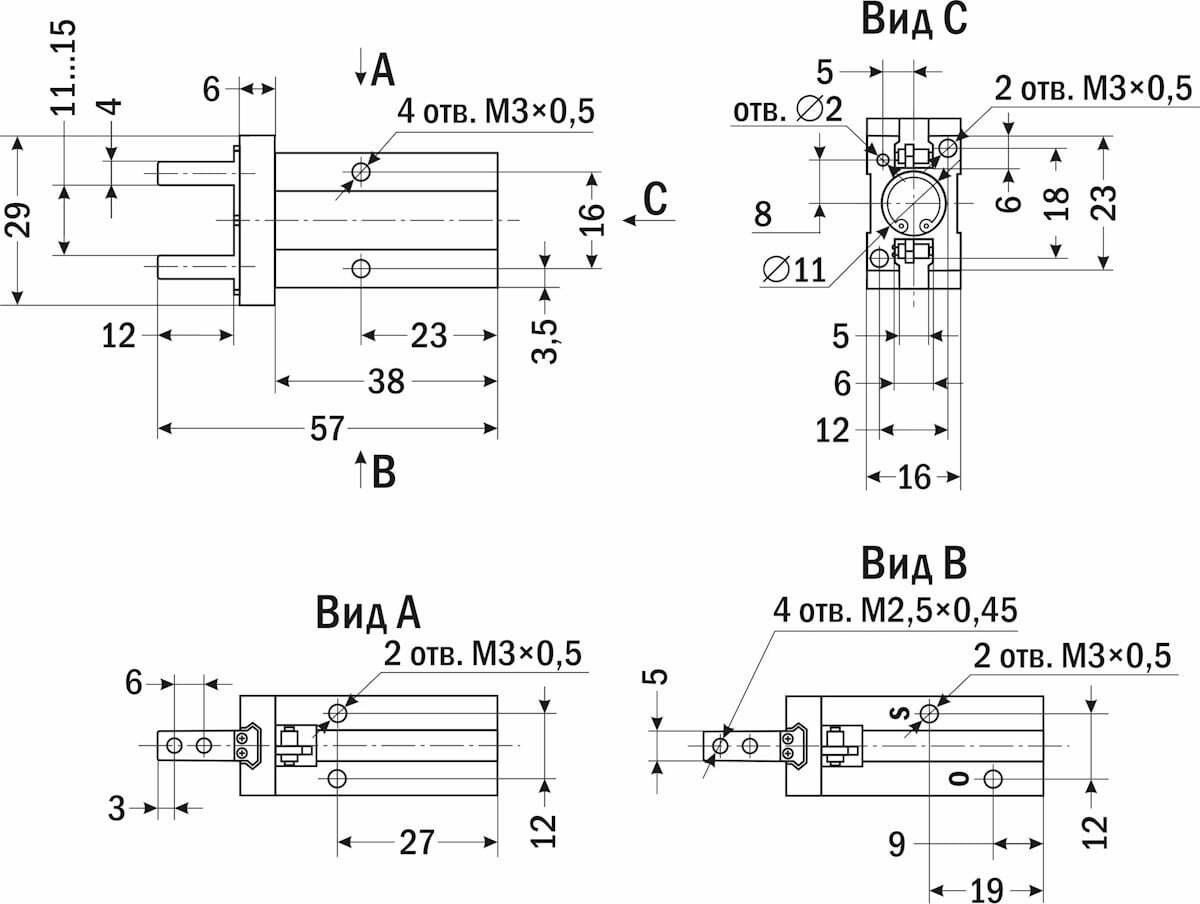

Габаритные размеры для ПНЦ-К-10
|
![]() |
Габаритные размеры для ПНЦ-К-16...40
|
![]() |
Модель
| Размер, мм
| |||||||||||||
A1
| A2 | B1 | B2 | C1 | C2 | D | E1 | E2 | F | H | I | J1 | J2 | |
ПНЦ-К-16
| 7
| 22 | 24,4 | 15 | 15 | 12 | 42,5 | 67,3 | 6 | 38 | 14,5...22 | 5 | 24 | 3,5 |
ПНЦ-К-20 | 9,5
| 32,5 | 29 | 18 | 21 | 14,5 | 52,5 | 85 | 9 | 50 | 16...26,2 | 8
| 30 | 6 |
ПНЦ-К-25 | 11 | 40 | 30 | 22 | 25 | 19 | 63,6 | 102,7 | 11,5 | 63 | 19,3…33,3 | 10 | 36 | 8 |
ПНЦ-К-32 | 12 | 46 | 40 | 26 | 30 | 24 | 67 | 113 | 12 | 97,5 | 26,4…45,4 | 12 | 46 | 7 |
ПНЦ-К-40 | 15
| 56,5 | 49 | 32,5 | 37 | 29,5 | 83 | 140 | 13 | 119 | 29,7…58,5 | 14 | 56 | 8 |
Модель
| Размер, мм
| |||||||||||||
K
| M
| Ø N1
| Ø N2
| O
| P
| Q
| R
| S
| T
| U
| V
| W
| X
| |
ПНЦ-К-16
| М4х0,7
| 30 | 17 | 4,2 | 16,5 | М3х0,5 | 4,5 | 7,5 | М5х0,8 | 31 | 8 | 19 | 8 | 13,5 |
ПНЦ-К-20 | М5х0,8
| 35 | 21 | 4,2 | 19 | М4х0,7 | 5,5 | 9,5 | М5х0,8 | 42 | 10 | 23 | 10 | 15,5 |
ПНЦ-К-25 | М6х1 | 36,5 | 26 | 4,2 | 22 | М5х0,8 | 6 | 12 | М5х0,8 | 52 | 10,7 | 23,5 | 12 | 20 |
ПНЦ-К-32 | М6х1 | 47,5 | 34 | 4,2 | 26 | М6х1 | 7,5 | 14,5 | М5х0,8 | 60 | 11 | 31 | 15 | 24 |
ПНЦ-К-40 | М8х1,25
| 53 | 42 | 4,2 | 32,5 | М8х1,25 | 9 | 17 | М5х0,8 | 72 | 12 | 38 | 18 | 28 |
Модель
| Размер, мм
| |||
Ø Y
| Y1 | Y2 | Z | |
ПНЦ-К-16 | 2,8
| 7 | 12 | 24 |
ПНЦ-К-20 | 4
| 8 | 17 | 28 |
ПНЦ-К-25 | 4 | 10 | 21,8 | 33,6 |
ПНЦ-К-32 | 5 | 12,5 | 23 | 40 |
ПНЦ-К-40 | 5
| 14 | 30 | 49 |
