AR-2K21
Доступен для скачивания
краткий каталог продукции:
Цена: 4236 ... 29904 руб.
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2K21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Cрабатывание при нулевом давлении
- Долгий срок службы
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление* | 0...1 МПа (для воздуха и инертных газов)
0...0,7 МПа (для остальных сред) |
| Диаметр условного прохода | 10...50 мм
|
| Присоединение | Резьбовое G⅜"...G2" |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В |
| Ду
|
Катушка |
Мощность | AC
| DC
| ||||
| ~220 В
| ~110 В | ~24 В | =110 В
| =24 В
| =12 В
| |||
|
10...25 | AS01 IP65 | 26 ВА | V
| V
| V
|
|
|
|
| S51H
IP65 | 40 ВА
| V
| V
| V
|
|
|
| |
| 30 Вт
|
|
| V
| V
| V
| |||
| SB474
IP65 | 28 ВА
|
| V
| V
|
|
|
| |
| 20 Вт
|
|
|
|
| V
| |||
| ASEx282**
IP65 | 24 ВА
| V
| V
| V
|
|
|
| |
| 17 Вт
|
|
|
| V
| V
| |||
| ASEx1320**
IP65 | 28 ВА
| V
|
|
|
|
|
| |
| 20 Вт |
| V | V | |||||
|
32...50
|
AS03 IP65 | 38 ВА | V | V |
| |||
| 28 ВА | V |
|
| |||||
| 38 Вт | V | V | ||||||
| SD11H
IP65 | 44 ВА
| V
|
|
|
|
|
| |
| 33 Вт
|
|
|
|
| V
|
| ||
| SD01H
IP65 | 35 ВА
| V
| V
| V
|
|
|
| |
| 30 Вт
|
|
|
|
| V
| V
| ||
| Y42H IP54 | 35 ВА
|
|
| V
|
|
|
| |
| ASEx545**
IP65 | 50 ВА | V | V | V | ||||
| 18 Вт | V | |||||||
| 23 Вт | V | |||||||
** Взрывозащищенные катушки
Модификации:
| Обозначение | Ду, мм
|
Дэф, мм | Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Вес, г
| |
| Латунь
| Сталь
| |||||||
| AR-2K21-10-3/8-GYZ
| 10
|
15 | 4,1
| ⅜"
| 0,0
| 0,7
(1,0) | 760 | 750 |
| AR-2K21-15-1/2-GYZ
| 15 | ½" | 720 | 720 | ||||
| AR-2K21-20-3/4-GYZ
| 20
| 20 | 6,5
| ¾"
| 790 | 840 | ||
| AR-2K21-25-1-GYZ
| 25 | 25
| 10,2 | 1"
| 1170 | 1360 | ||
| AR-2K21-32-1.1/4-GBZ
| 32
| 35 | 24,7
| 1¼"
| 2280 | – | ||
| AR-2K21-32/30-1.1/4-GSZ
| 30 | 20,5
| – | 2150 | ||||
| AR-2K21-40/37-1.1/2-GYZ
| 40
| 37 | 24,7
| 1½" | 2430 | 2370 | ||
| AR-2K21-50-2-GSZ | 50
| 50 | 48 | 2"
| – | 3800 | ||
| AR-2K21-50/44-2-GBZ | 44 | 41 | 3887 | – | ||||
AR-2K21 – модель клапана.
40 – диаметр условного прохода в мм.
37 – эффективный диаметр в мм, если Дэф<Ду.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.
| Габаритные размеры |
 |

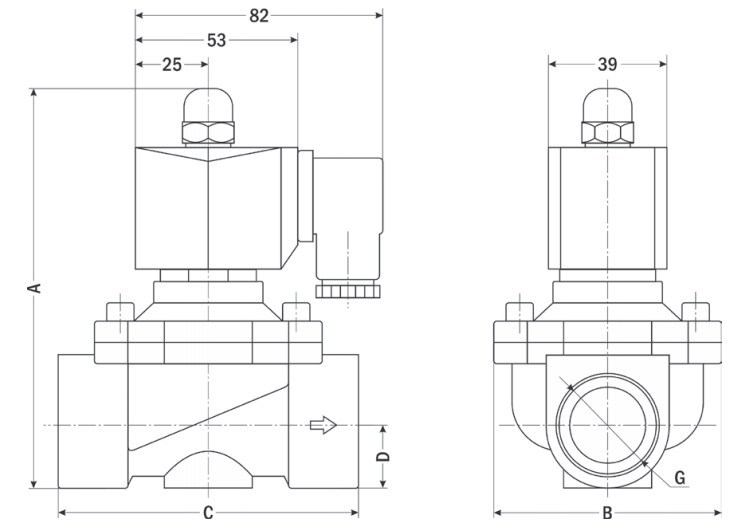

| Ду = 10...25 мм
|
 |

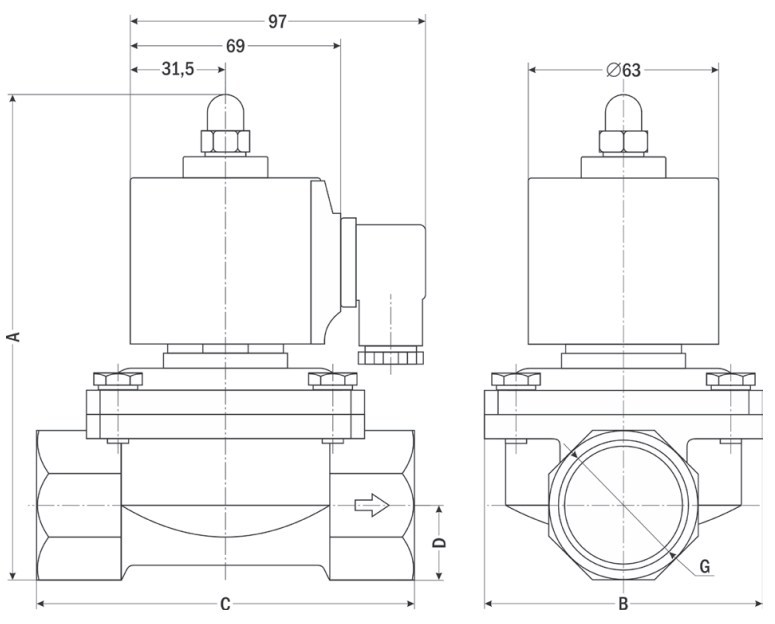

| Ду = 32...50 мм
|
| Размер, мм | AR-2K21
| ||||||||||||||
| −10
| −15
| −20
| −25
| −32 | −32/30
| −40/37 | −50
| −50/44 | |||||||
| GBZ
| GSZ
| GBZ
| GSZ
| GBZ
| GSZ
| GBZ
| GSZ
| GBZ
| GSZ | GBZ | GSZ | GBZ | GSZ | GBZ | |
| A
| 108
| 110
| 108
| 111
| 114
| 121
| 120
| 129
| 161
| 163
| 166
| 166
| 185
| 185
| 180 |
| B
| 57
| 56,5
| 57
| 57
| 57
| 56
| 73
| 75
| 92
| 90
| 92
| 94
| 123
| 125
| 94 |
| C
| 66
| 67
| 66
| 67
| 71
| 73
| 99
| 97
| 119
| 116
| 119
| 123
| 163
| 166
| 136,5 |
| D
| 14
| 14
| 13
| 14
| 17
| 18
| 20
| 21
| 24
| 25
| 27
| 28
| 33
| 33
| 35 |
| G
| ⅜"
| ½"
| ¾"
| 1"
| 1¼"
| 1½"
| 2"
| ||||||||
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на 2k21 | 18.09.2025 |
