AR-1M21 (AR-YCSM21)
Доступен для скачивания
краткий каталог продукции:
Цена: 1999 ... 2099 руб.
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1M21 (AR-YCSM21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
AR-1M21 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы. Технические характеристики:
Модификации:
Расшифровка обозначения на примере клапана AR-1M21-1,5-1/8-XYZ:
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт, светлые нефтепродукты | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,6 МПа
| |
| Диаметр условного прохода | 1,5...2,8 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 6,4 ВА (АС), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1M21-1,5-1/8-GSV
| 1,5
| 0,11
| ⅛"
| 0,0
| 1,6
| 174
|
| AR-1M21-2,5-1/8-GSV
| 2,5
| 0,18
| 1,2
| |||
| AR-1M21-2,8-1/8-GSV
| 2,8
| 0,25
| 1,0
| |||
| AR-1M21-1,5-1/4-GSV
| 1,5 | 0,11 | ¼"
| 1,6 | 163
| |
| AR-1M21-2,5-1/4-GSV
| 2,5 | 0,18 | 1,2 | |||
| AR-1M21-2,8-1/4-GSV
| 2,8
| 0,25
| 1,0
|
AR-1M21 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

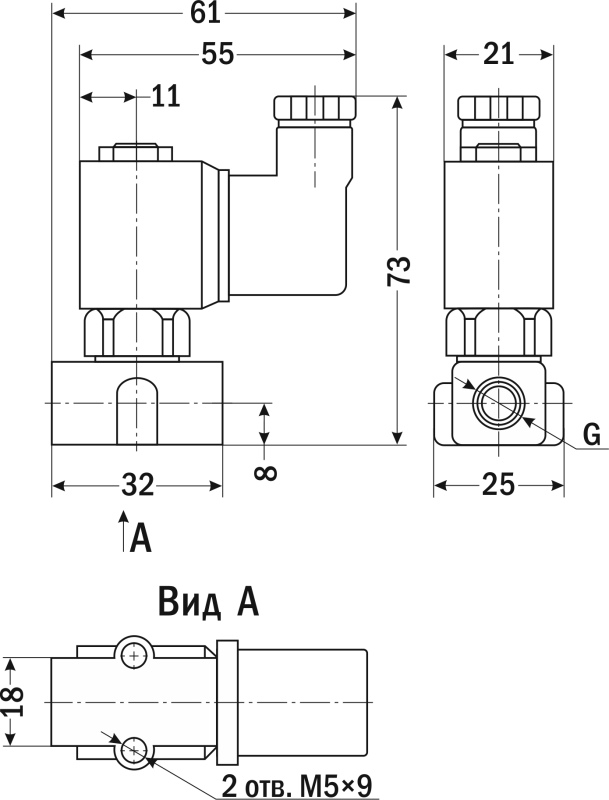

| Габаритные размеры |
 |
