AR-3W11 (AR-YCA11)
Доступен для скачивания
краткий каталог продукции:
Цена: 12380 ... 14859 руб.
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W11 (AR-YCA11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2025-10-29-СДГ
Особенности:
- Устойчивая работа с загрязненной водой
- Простая разборка и очистка клапана от грязевых примесей в рабочей среде
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Возможность ручного открытия/закрытия клапана при отсутствии питания
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода |
| Материал | Корпуса: нейлон
Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,1...1,0 МПа |
| Диаметр условного прохода | 40 мм, 50 мм
|
| Присоединение | резьбовое G1½", G2" |
| Катушка | ASF102B; IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 10 ВА (АС), 8 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-3W11-40-1.1/2-GLN
| 40 | 21,3 | 1½" | 0,1
| 1,0
| 900 |
| AR-3W11-50-2-GLN
| 50 | 38,4 | 2" | 1800 |
Расшифровка обозначения на примере клапана AR-3W11-40-1.1/2-XYZ:
AR-3W11 – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.
AR-3W11 – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.

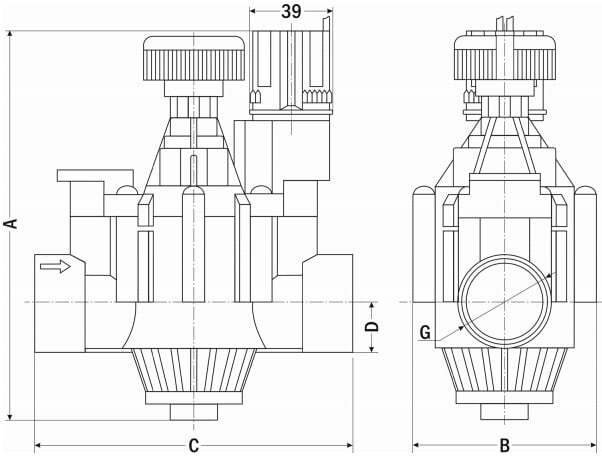

| Габаритные размеры |
 |
| Размер, мм
| AR-3W11-40
| AR-3W11-50
|
| A
| 194
| 253
|
| B
| 84
| 125
|
| C
| 163
| 195
|
| D
| 30
| 38
|
| G
| 1½"
| 2"
|
