AR-YCWS10-01FQ
Доступен для скачивания
краткий каталог продукции:
Цена: 787 руб.
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-01FQ предназначен для управления потоком рабочей среды в трубопроводе
Прежнее название клапана: AR-YCWS10-01F
Особенности:
Модификации:
Расшифровка обозначения клапана AR-YCWS10-01FQ-5-d6-XYZ:
AR-YCWS10-01FQ – модель клапана.
5– диаметр условного прохода в мм.
6 – диаметр присоединения в мм.
X – присоединение:Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.
Версия: 2025-10-29-СДГ
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: полиацеталь
Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,02...0,8 МПа |
| Диаметр условного прохода | 5 мм |
| Присоединение | Быстроразъемное ∅ 6 мм |
| Катушка | SA41B, IP20 |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
|
| Мощность
| 5 ВА (АС), 5 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCWS10-01FQ-5-d6-QLN
| 5 | 0,85
| Быстроразъемное ∅ 6 мм | 0,02 | 0,8
| 107
|
AR-YCWS10-01FQ – модель клапана.
5– диаметр условного прохода в мм.
6 – диаметр присоединения в мм.
X – присоединение:Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

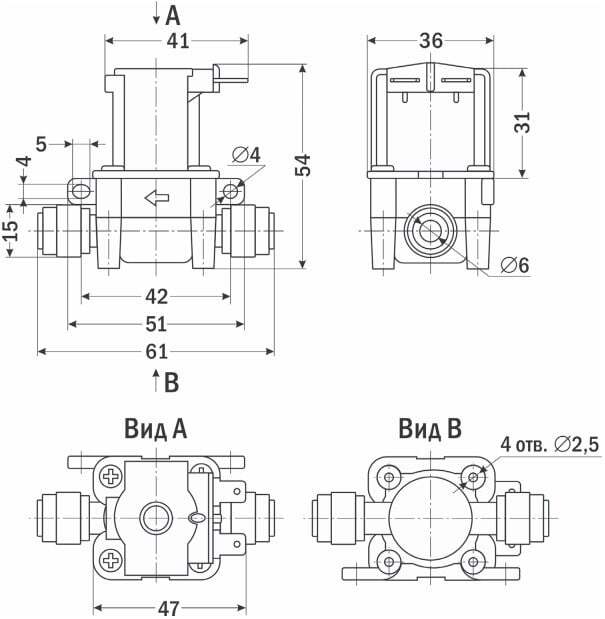

| Габаритные размеры |
 |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на YCWS10-01F | 24.06.2024 |
