AR-5503-02

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.   Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0...0,6 МПа
Диаметр условного прохода		2,0 мм
Присоединение		Резьбовое G⅛"
Катушка		SA11B; IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Катушка		6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5503-02-2-1/8-GBV	2	0,2	⅛"	0,0	0,6	130

Расшифровка обозначения на примере клапана AR-5503-02-2-1/8-XYZ:
AR-5503-02 – модель клапана.
2 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

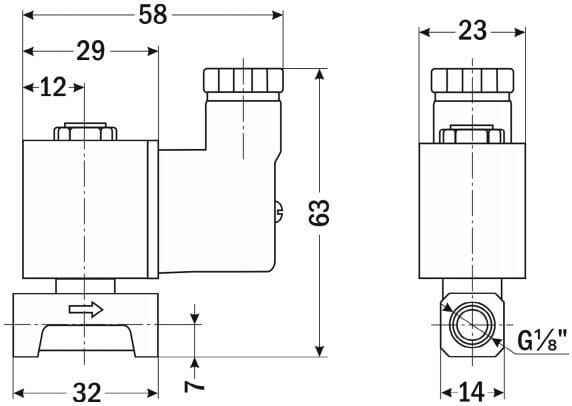

Габаритные размеры

Версия: 2025-10-29-СДГ
